Etau pneumatique KSP150 - 22 kN

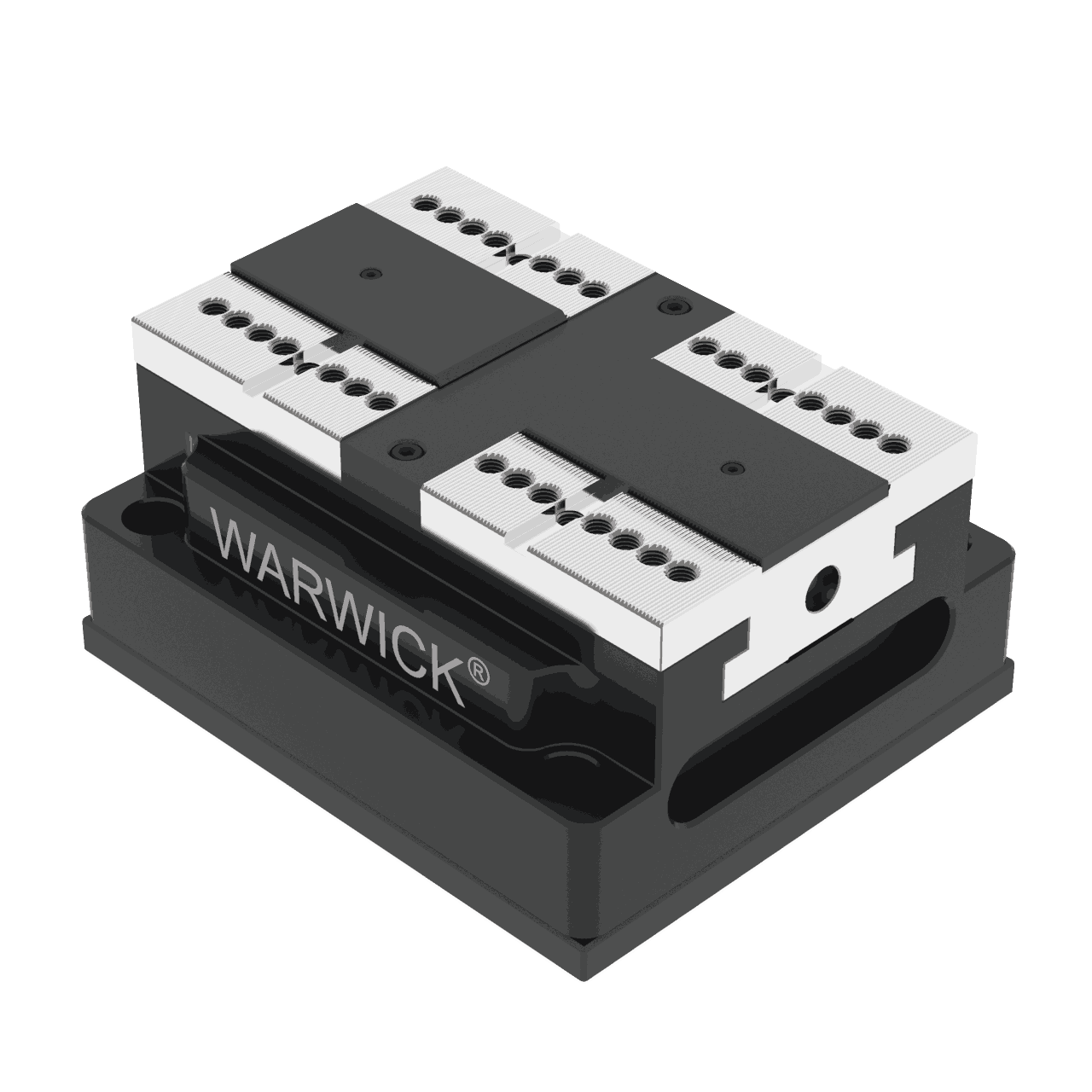

Étau pneumatique auto-centrant de précision KSP-150

L’étau KSP-150 est un étau pneumatique auto-centrant conçu pour le serrage précis et répétable des pièces en usinage CNC, notamment dans des environnements automatisés ou à forte cadence.

Le serrage est assuré par un système pneumatique intégré, garantissant une force constante, homogène et parfaitement maîtrisée, indépendante de l’opérateur. Les deux mors se déplacent de manière synchronisée afin d’assurer un centrage automatique de la pièce.

Grâce à sa conception robuste et à son mécanisme interne optimisé, le KSP-150 permet des opérations d’ébauche et de finition avec une excellente stabilité de serrage, tout en réduisant les temps de cycle et la pénibilité au poste.

Sa conception compacte facilite l’intégration sur centres d’usinage CNC, lignes automatisées, systèmes palettes ou cellules robotisées.

Caractéristiques techniques

Type : Étau pneumatique auto-centrant

Conception : pneumatique à centrage automatique

Précision de répétabilité : ≤ 0,02 mm

Force de serrage : élevée et constante (pilotée pneumatiquement)

Fonctionnement des mors : ouverture synchronisée pour un centrage précis

Construction : acier haute rigidité pour usage industriel intensif

Poids : 28 kg

Applications recommandées

Production CNC automatisée

Usinage de précision en série

Centres 3, 4 et 5 axes

Environnements nécessitant rapidité de serrage et sécurité process

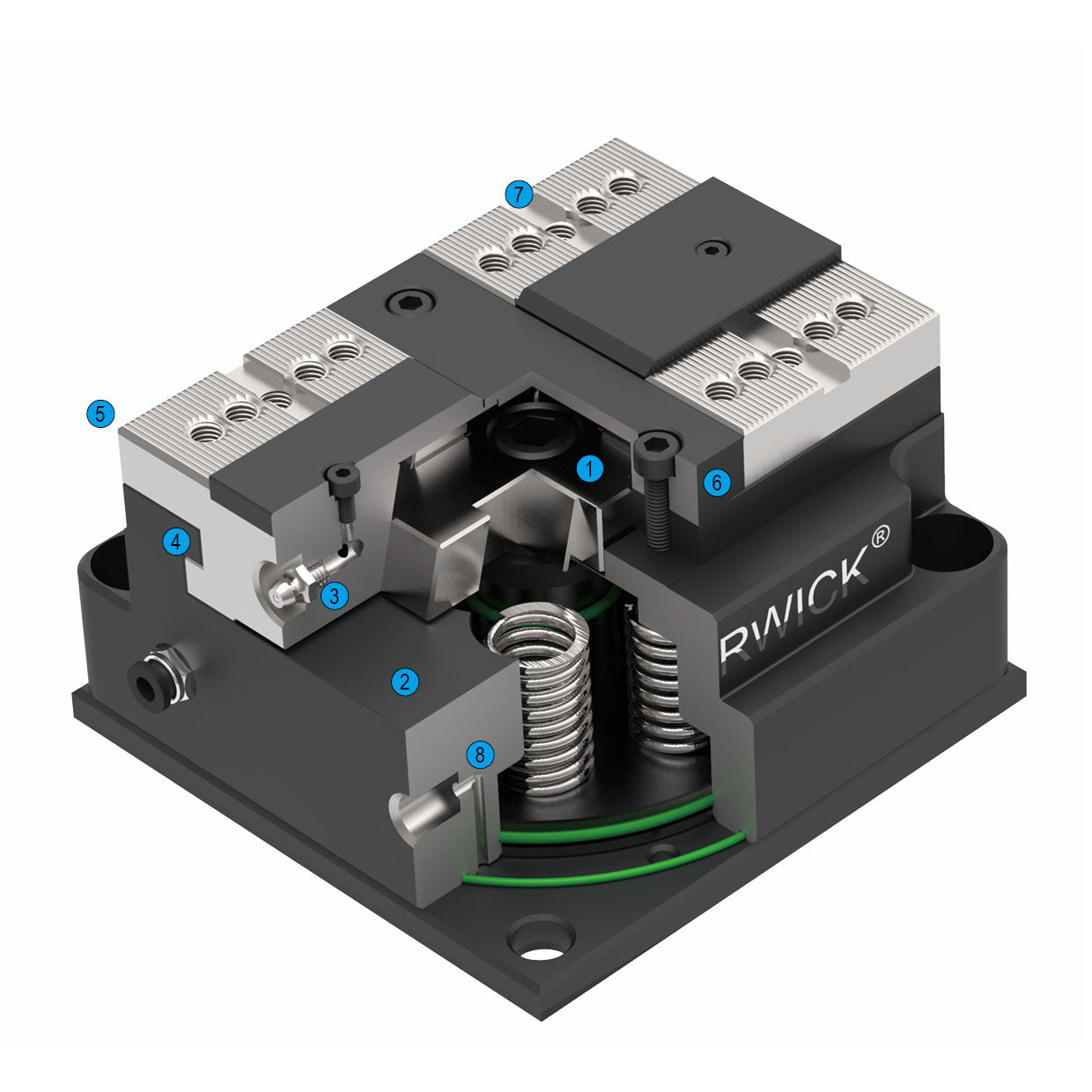

Conception et architecture technique

1. Entraînement par système à coin

Assure une force de serrage élevée et constante tout au long de l’opération, même en conditions d’usinage intensives.

2. Corps de base trempé et extrêmement rigide

Conçu pour offrir une longévité accrue et une précision durable, y compris sous force de serrage maximale.

3. Système de lubrification optimisé

Garantit une efficacité maximale, réduit l’usure des composants internes et assure une performance stable dans le temps.

4. Guidage de mors allongé

Offre un support optimal aussi bien pour le serrage extérieur (O.D.) que pour le serrage intérieur (I.D.), améliorant la stabilité de la pièce.

5. Hauteur réduite

Conception basse permettant d’augmenter l’espace de travail disponible dans la machine et d’améliorer l’accessibilité outil.

6. Conception optimisée, peu sensible aux impuretés

Étanchéité spécifique limitant l’intrusion des copeaux et des fluides, garantissant une fiabilité élevée en environnement industriel.

7. Interface de mors standardisée

Compatible avec des mors standards et des mors rapportés, offrant une grande flexibilité d’utilisation.

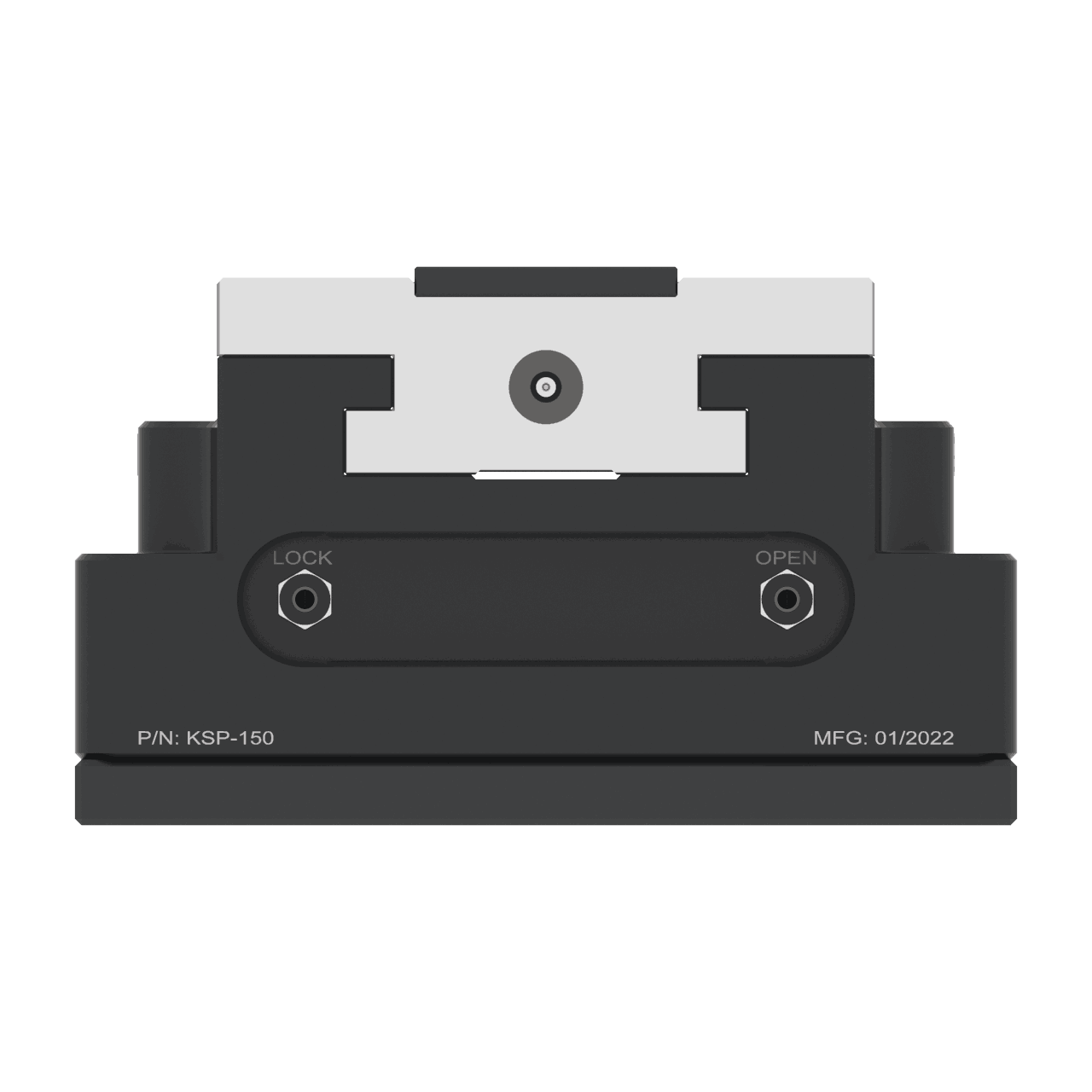

8. Commande du module de serrage

Pilotage possible par le côté ou par le dessous, selon les contraintes d’intégration et d’automatisation.
