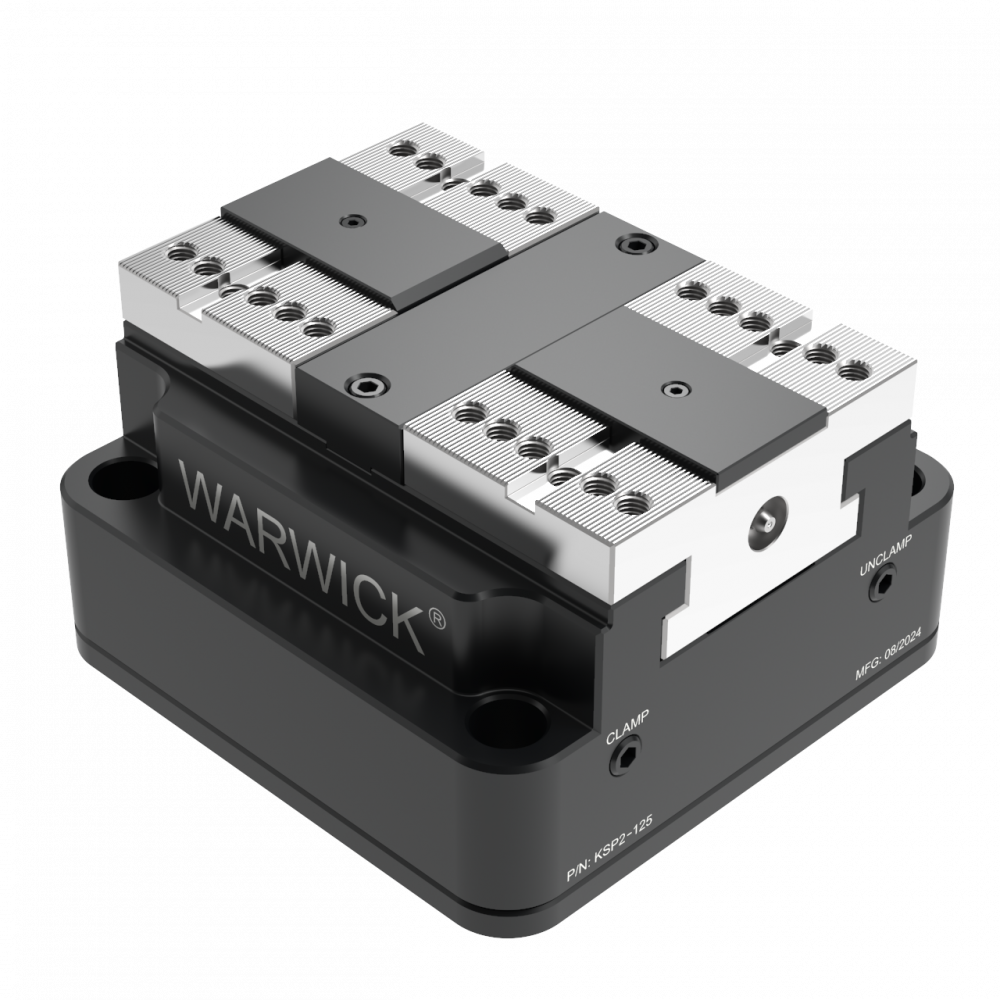

Etau pneumatique KSP125L - 12 kN

Étau pneumatique à centrage automatique KSP2-125L

L’étau pneumatique KSP2-125L est la version course longue et capacité étendue du KSP2-125.

Il est conçu pour les opérations d’usinage nécessitant une force de serrage élevée, une stabilité maximale et une précision constante en production, notamment pour des pièces de plus grande dimension.

Grâce à sa conception compacte et à son mécanisme de centrage automatique, il garantit un positionnement fiable et répétable des pièces, même dans des conditions d’usinage exigeantes et sur des cycles prolongés.

Testé en conditions industrielles, le KSP2-125L offre une ultra-haute précision de serrage ≤ 0,02 mm, validée par au moins 100 cycles de tests ininterrompus.

En cas de perte d’air au niveau de l’orifice de serrage, 50 % de la force de serrage est mécaniquement maintenue, assurant la sécurité de la pièce, de l’outil et de la machine.

Avantages clés

✔ Centrage automatique haute précision

✔ Répétabilité ≤ 0,02 mm

✔ Course longue – capacité de serrage étendue

✔ Force de serrage élevée : jusqu’à 25 kN

✔ Maintien de 50 % de la force en cas de perte d’air

✔ Aucun déplacement de la pièce pendant le serrage

✔ Mécanisme d’entraînement anti-glissement

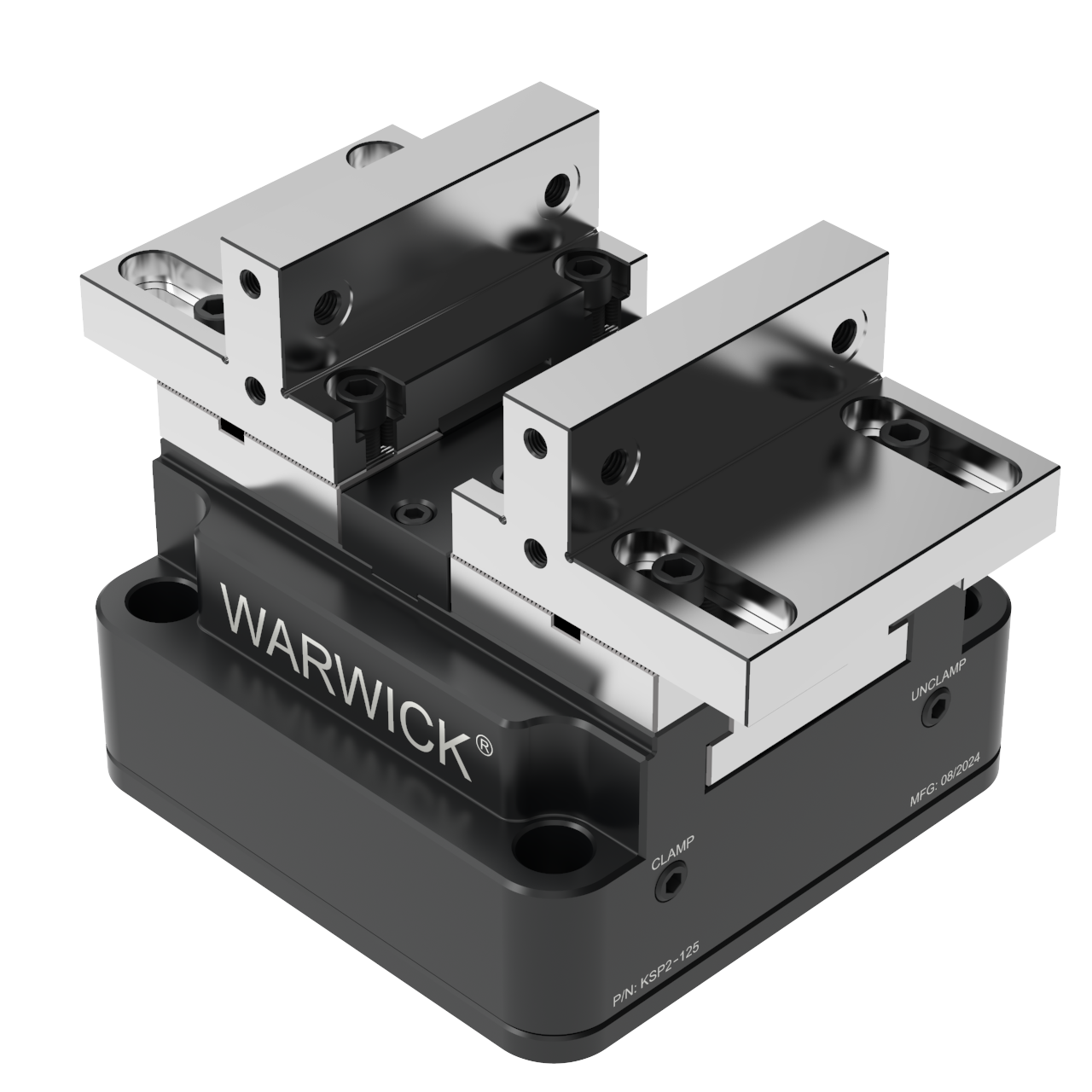

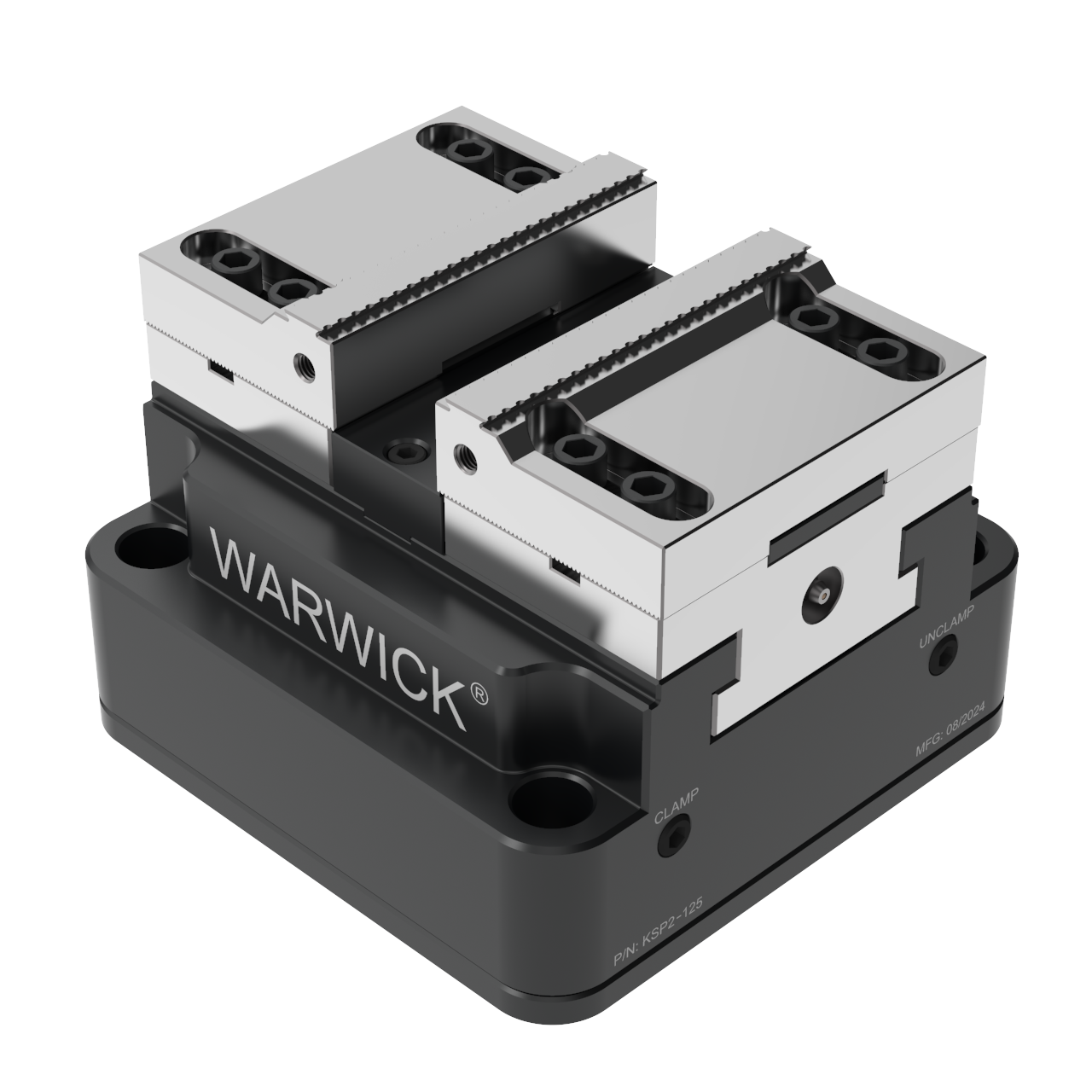

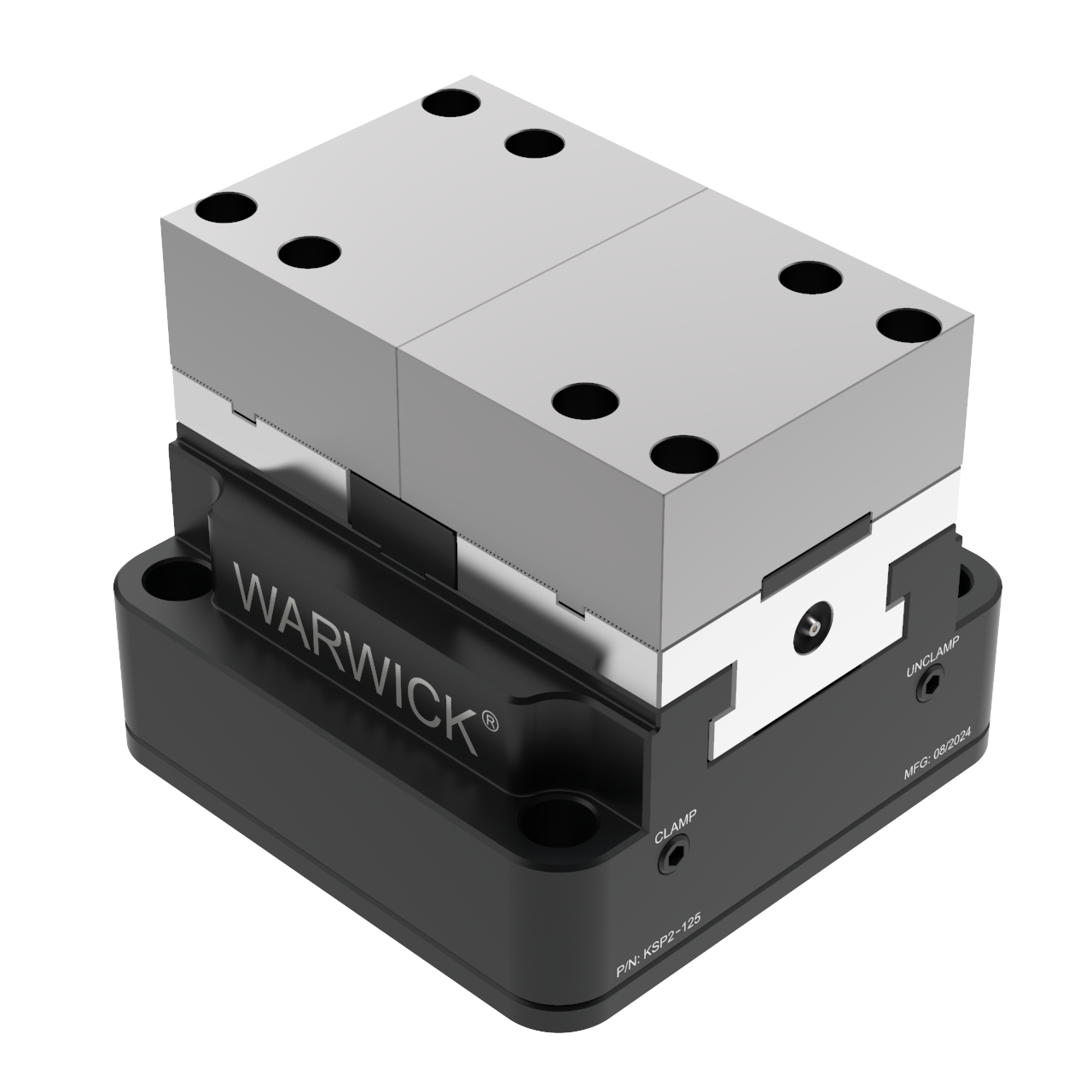

✔ Mâchoires modulaires compatibles mors durs et mors doux

✔ Interface pour changement rapide des mors

Caractéristiques techniques

Précision de répétabilité : ≤ 0,02 mm

Course totale : 8 mm (version L – capacité étendue)

Force de serrage : 25 kN à 6,8 bar

Pression de fonctionnement : 4 à 9 bars

Réglage de la force : par pression d’air

Conception : compacte, rigide et adaptée à l’usinage de précision

Poids : 26 kg

Applications recommandées

Usinage 4 et 5 axes

Pièces de grande largeur ou longueur

Production en série

Environnements automatisés

Ateliers recherchant sécurité, répétabilité et productivité

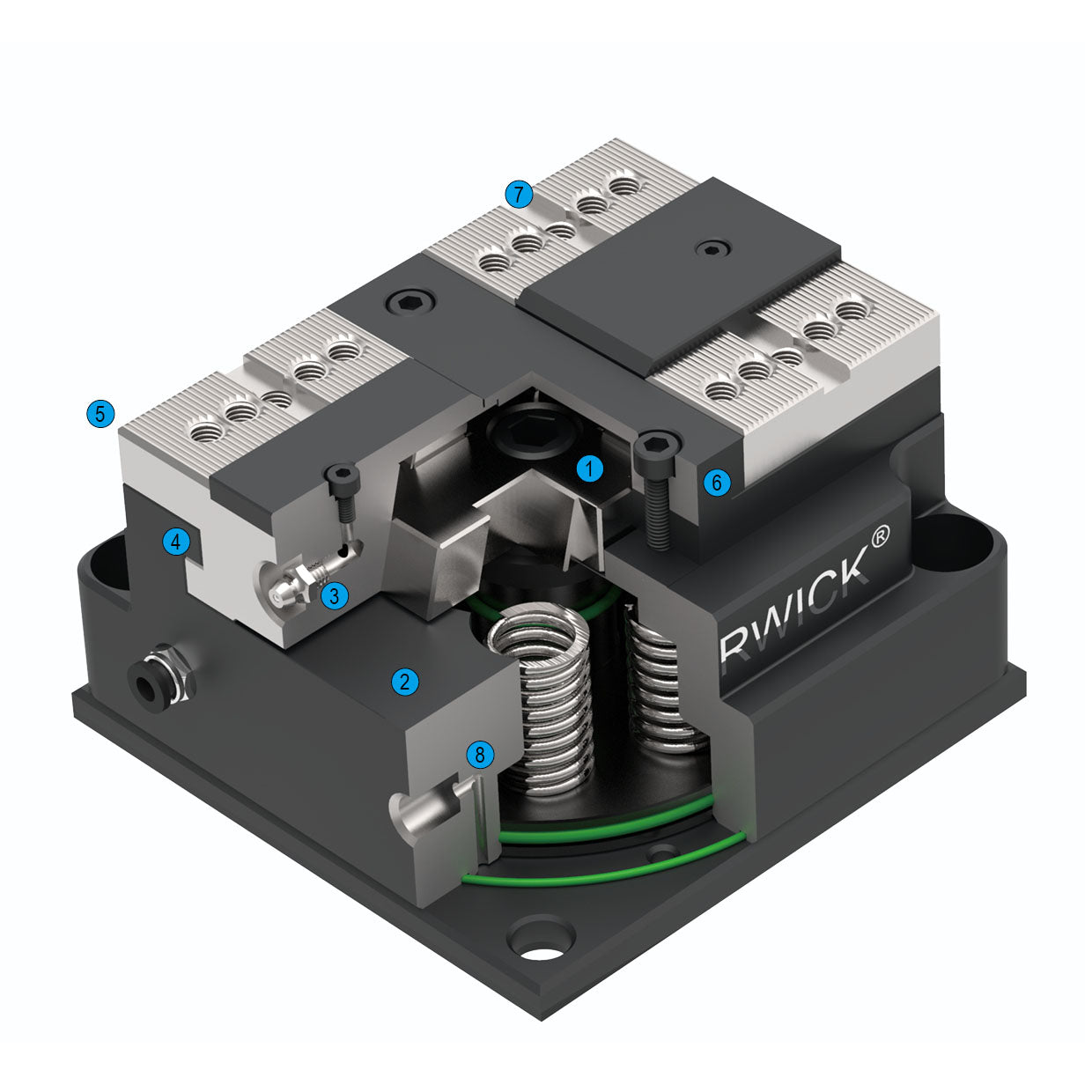

Conception et architecture technique

1. Entraînement par système à coin

Assure une force de serrage élevée et constante tout au long de l’opération, même en conditions d’usinage intensives.

2. Corps de base trempé et extrêmement rigide

Conçu pour offrir une longévité accrue et une précision durable, y compris sous force de serrage maximale.

3. Système de lubrification optimisé

Garantit une efficacité maximale, réduit l’usure des composants internes et assure une performance stable dans le temps.

4. Guidage de mors allongé

Offre un support optimal aussi bien pour le serrage extérieur (O.D.) que pour le serrage intérieur (I.D.), améliorant la stabilité de la pièce.

5. Hauteur réduite

Conception basse permettant d’augmenter l’espace de travail disponible dans la machine et d’améliorer l’accessibilité outil.

6. Conception optimisée, peu sensible aux impuretés

Étanchéité spécifique limitant l’intrusion des copeaux et des fluides, garantissant une fiabilité élevée en environnement industriel.

7. Interface de mors standardisée

Compatible avec des mors standards et des mors rapportés, offrant une grande flexibilité d’utilisation.

8. Commande du module de serrage

Pilotage possible par le côté ou par le dessous, selon les contraintes d’intégration et d’automatisation.
