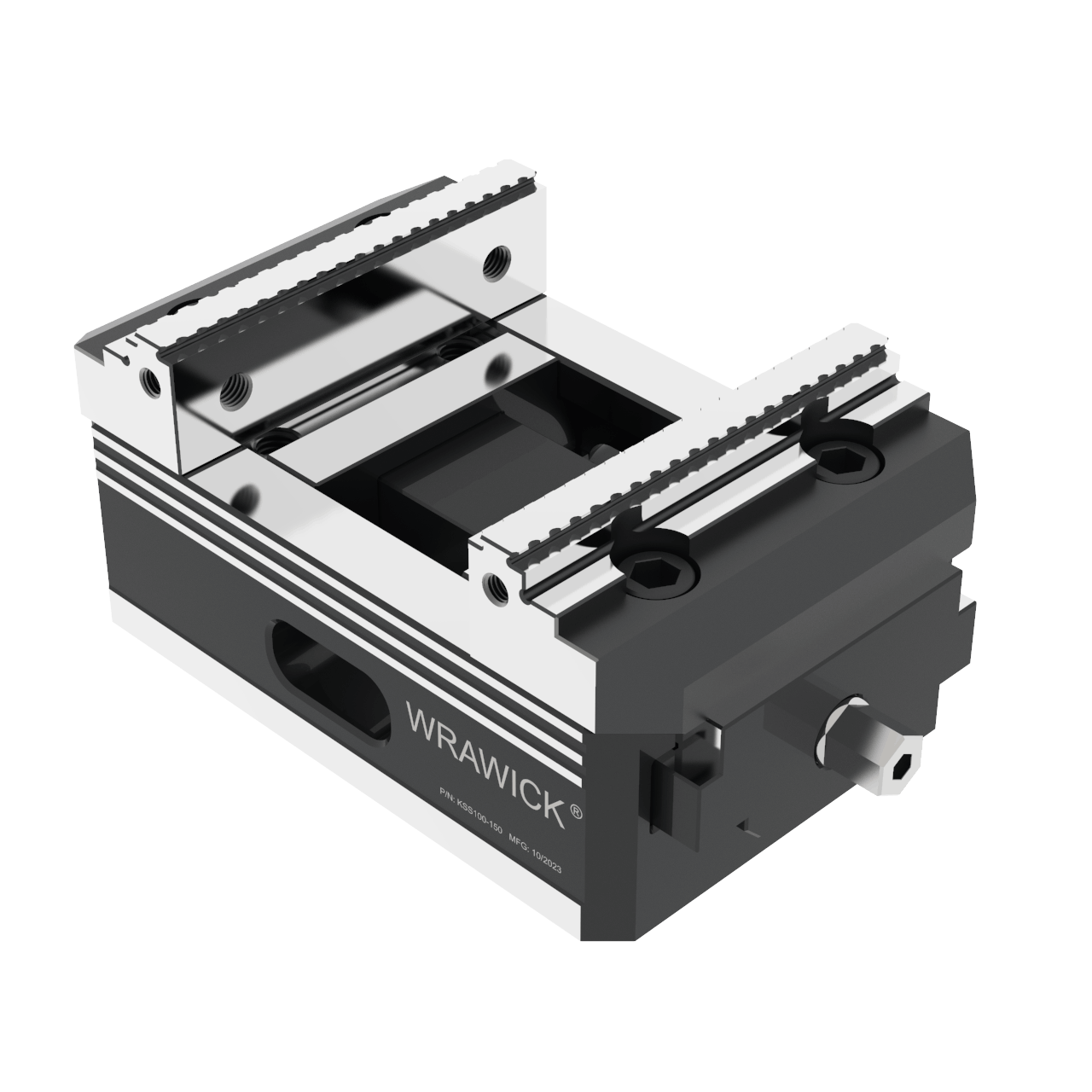

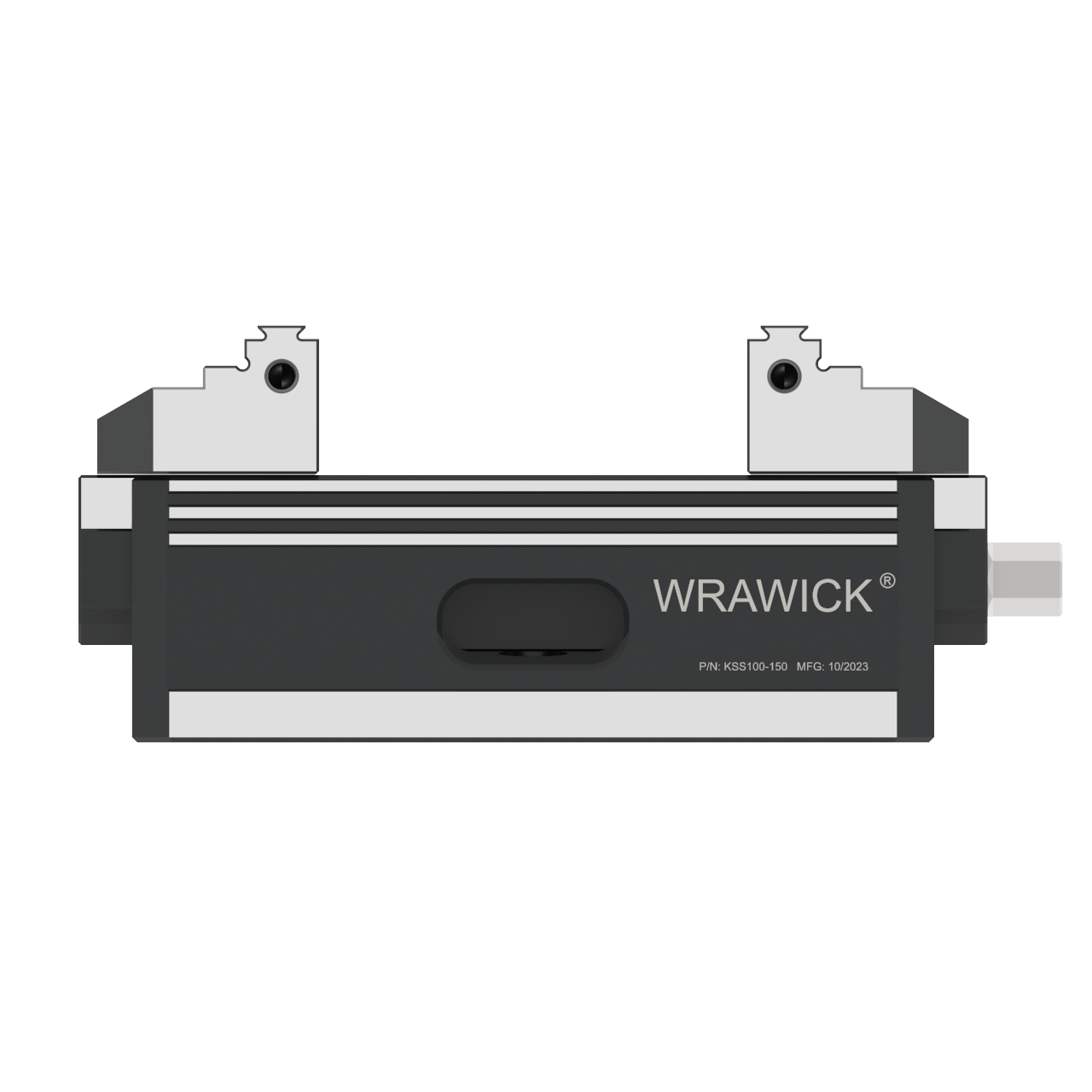

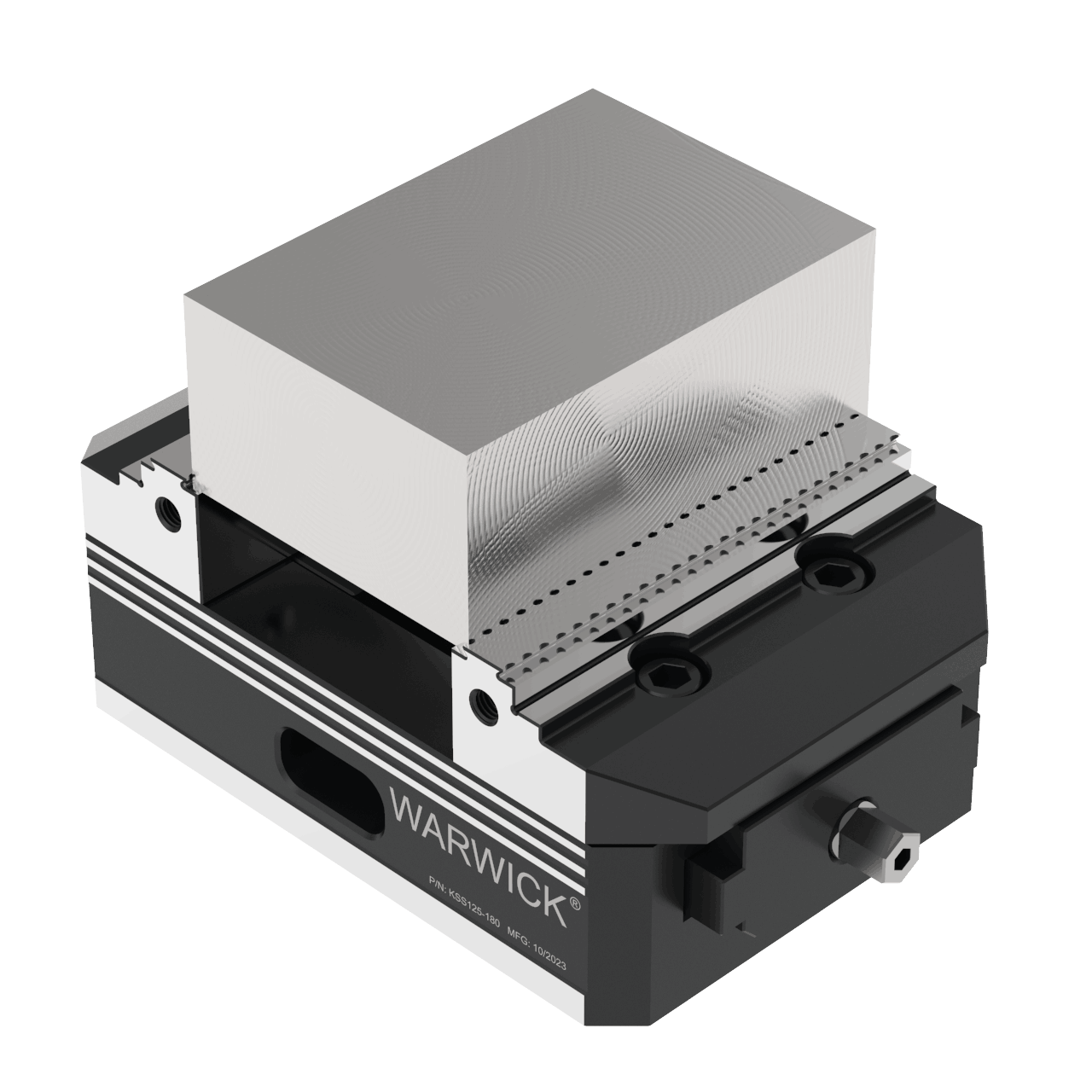

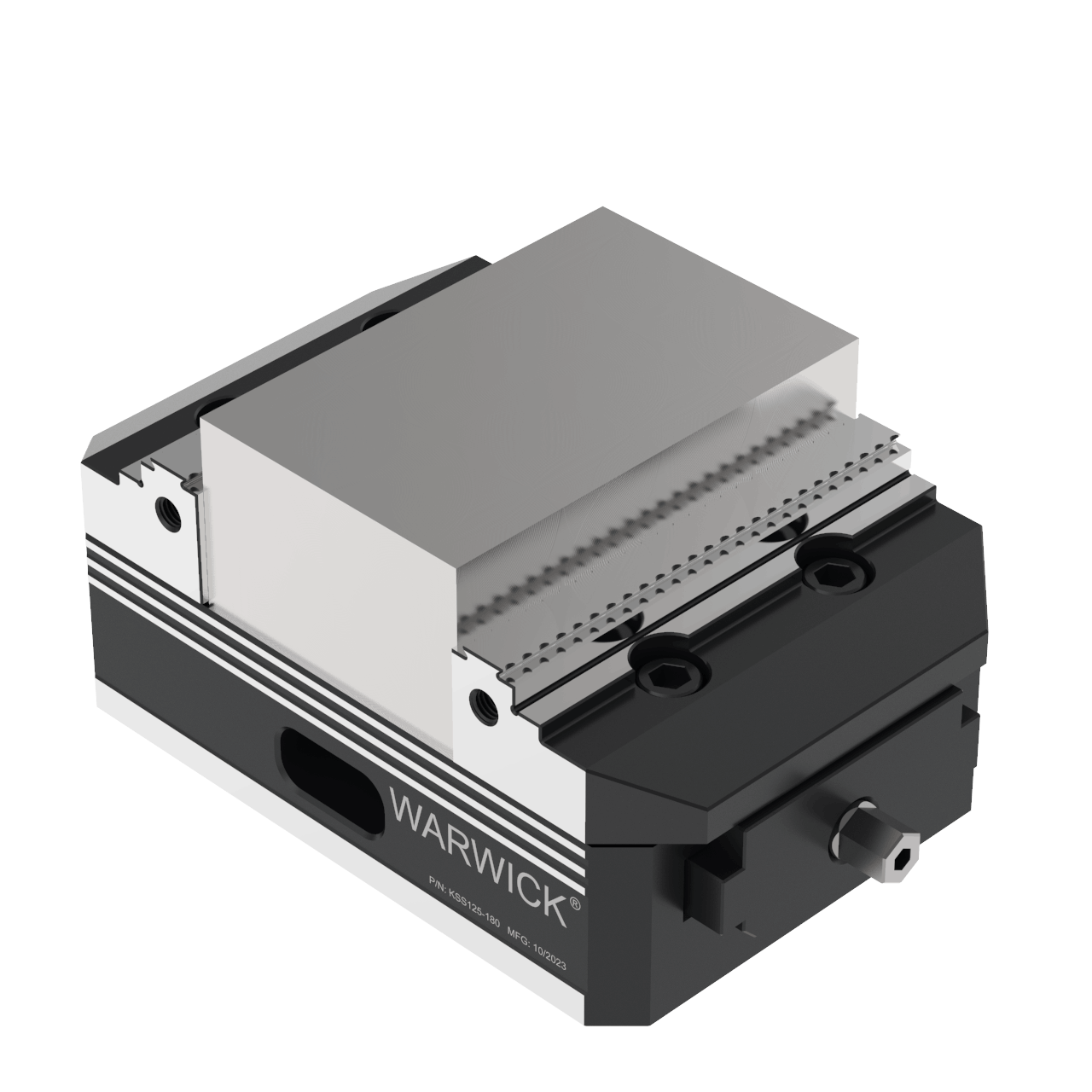

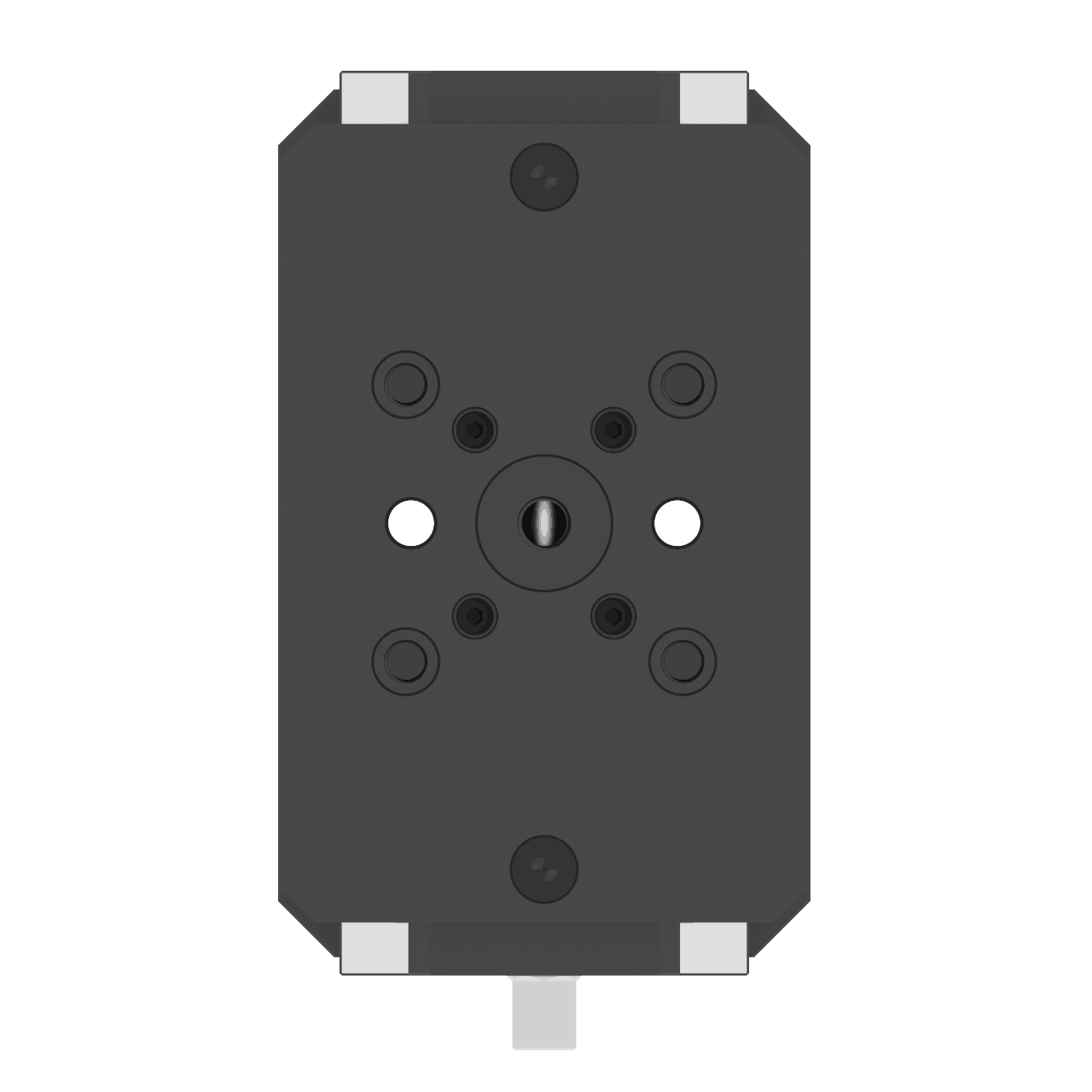

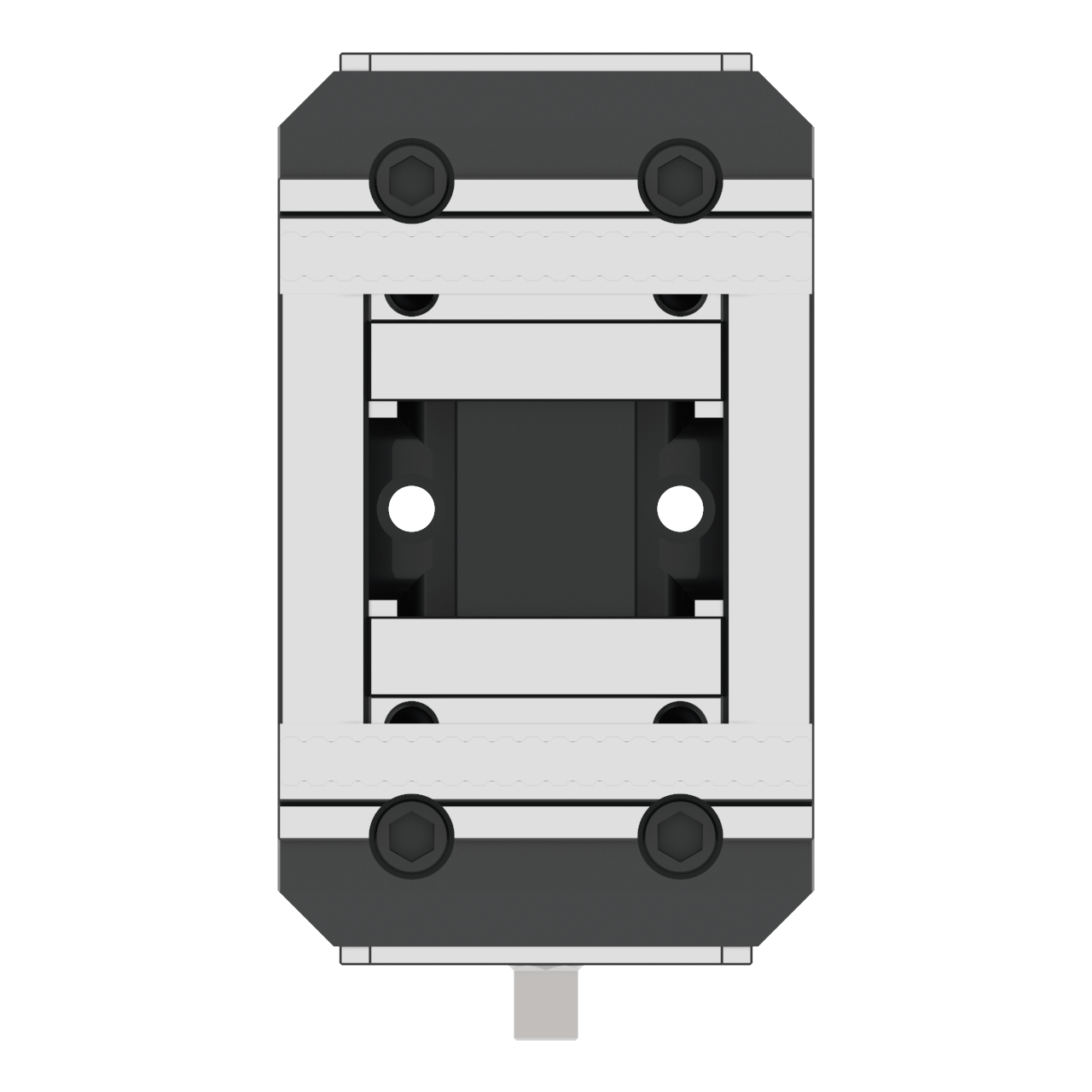

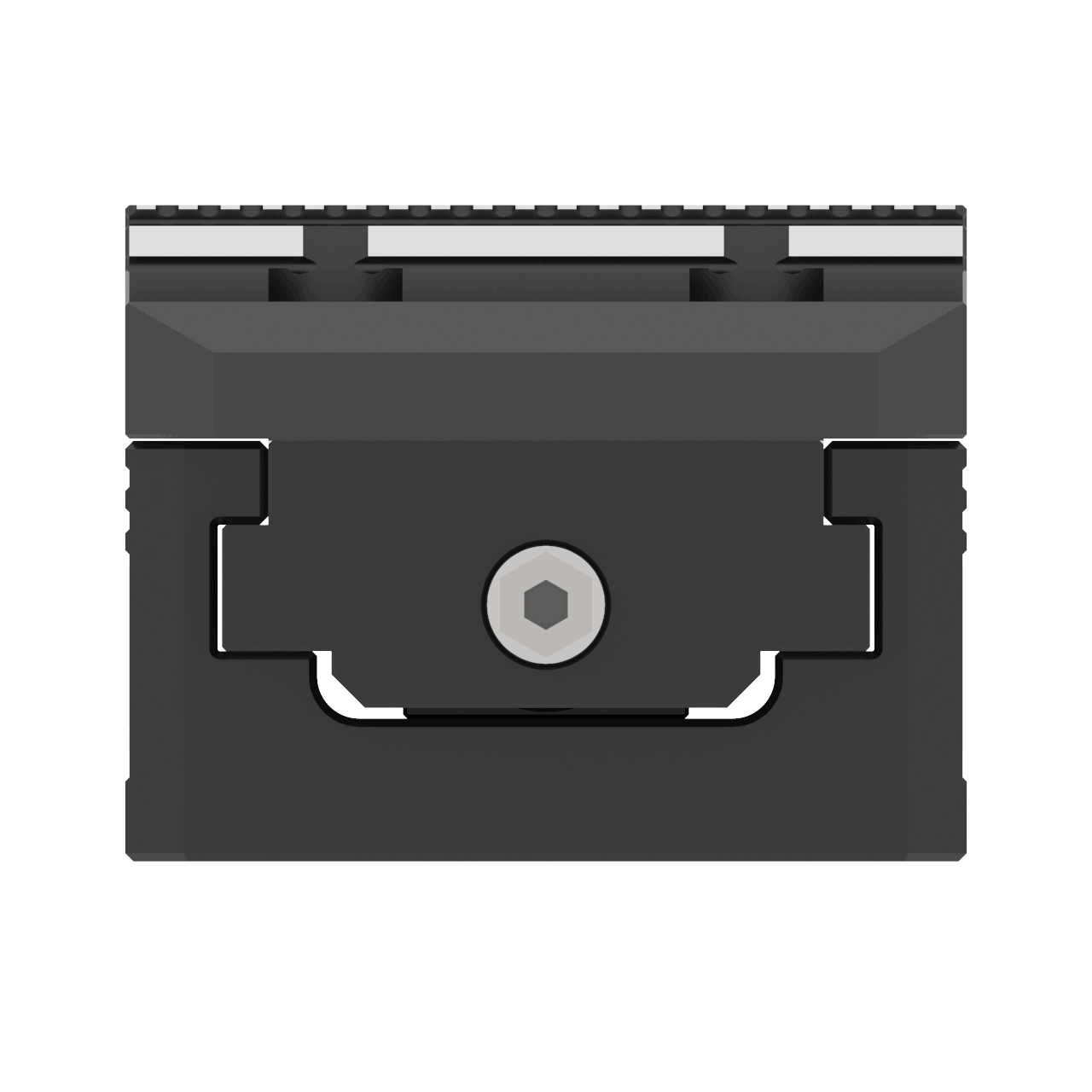

Etau KSS100 ouverture 150 mm - 25 kN

Étau auto-centrant manuel largeur 100 ouverture 150 mm - KSS100/150

Stabilité du serrage. Précision constante. Usinage maîtrisé.

En usinage CNC, la fiabilité du serrage et la répétabilité sont essentielles pour garantir la qualité des pièces et sécuriser les opérations.

L’étau auto-centrant manuel KSS100/150, à profil bas, a été conçu pour offrir un serrage précis, stable et constant, aussi bien en ébauche qu’en finition.

Sa conception robuste et compacte en fait une solution idéale pour les ateliers recherchant précision, simplicité et efficacité.

Pourquoi l’adopter ?

✔ Auto-centrage manuel précis pour un positionnement fiable des pièces

✔ Profil bas, idéal pour optimiser l’accessibilité outil et la rigidité

✔ Répétabilité élevée pour un usinage constant

✔ Serrage stable, adapté aux opérations d’ébauche et de finition

✔ Conception pensée pour la sécurité et la stabilité du process

Caractéristiques techniques

Largeur de mors : 100 mm

Ouverture maximale : 150 mm

Répétabilité : ±0,02 mm

Type : étau auto-centrant manuel

Conception : profil bas

Force de serrage max. : 25 kN

Couple max. : 100 Nm

Poids : 8,5 kg

Pensé pour les ateliers CNC

Le palier central précontraint et sans jeu garantit une excellente répétabilité, permettant de réaliser ébauche et finition en un seul serrage.

L’évacuation intégrée des copeaux et la broche protégée renforcent la sécurité d’utilisation et la stabilité de l’étau, même en conditions de production intensives.

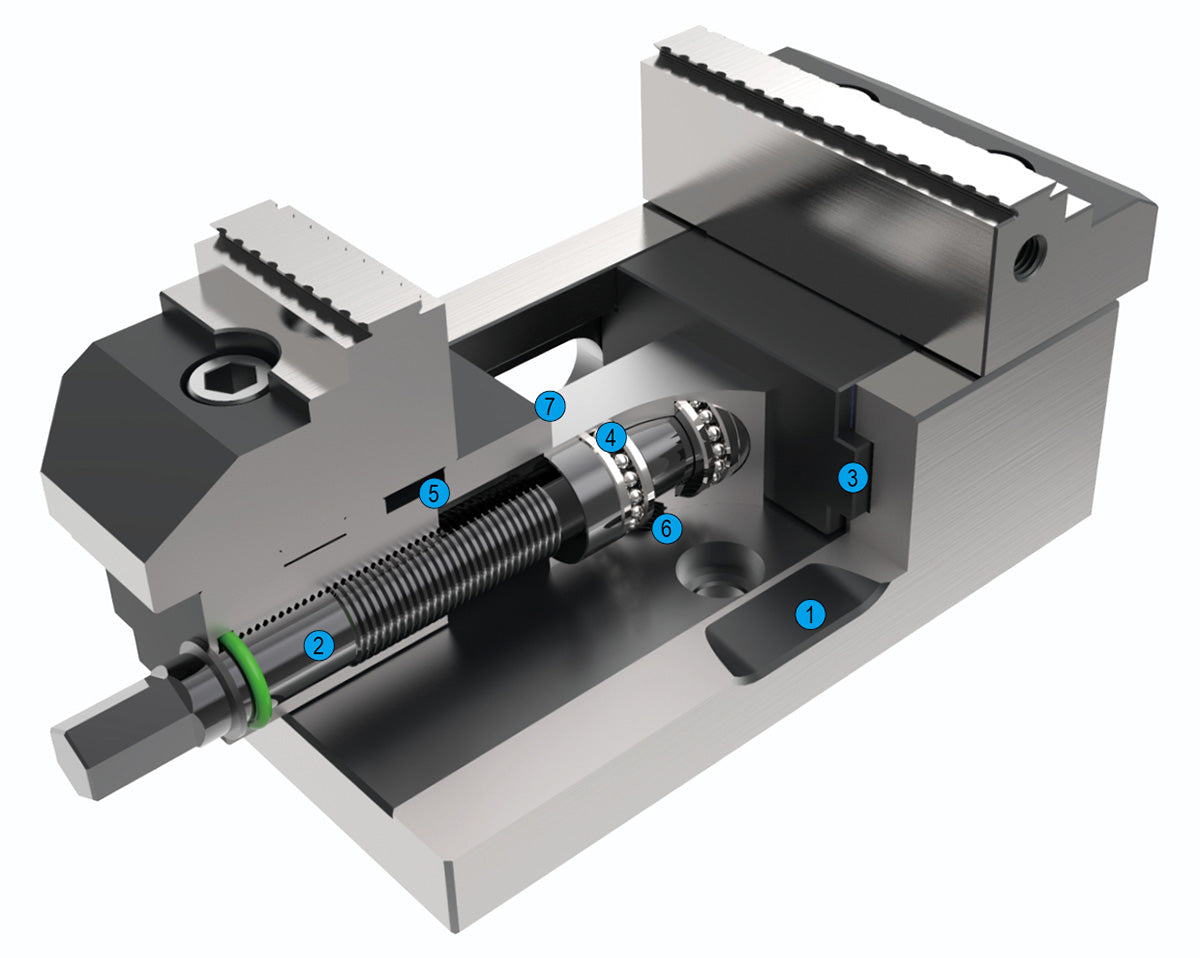

Composition technique de l’étau

1. Rainures d’évacuation

Conçues pour faciliter l’évacuation du liquide de coupe et des copeaux, garantissant un environnement de serrage propre et sécurisé.

2. Entraînement par broche

Architecture optimisée pour générer des forces de serrage élevées, avec une transmission directe, stable et maîtrisée.

3. Guidage de mors allongé

Rails de guidage étendus assurant une stabilité maximale et une précision constante, même sous fortes charges de serrage.

4. Broche montée sur roulements à billes, sans jeu

Conception sans jeu permettant une répétabilité de serrage élevée, essentielle pour l’usinage de précision et la production en série.

5. Interface de mors standardisée

Compatible avec des mors système et mors rapportés, offrant une grande flexibilité d’adaptation aux différentes géométries de pièces.

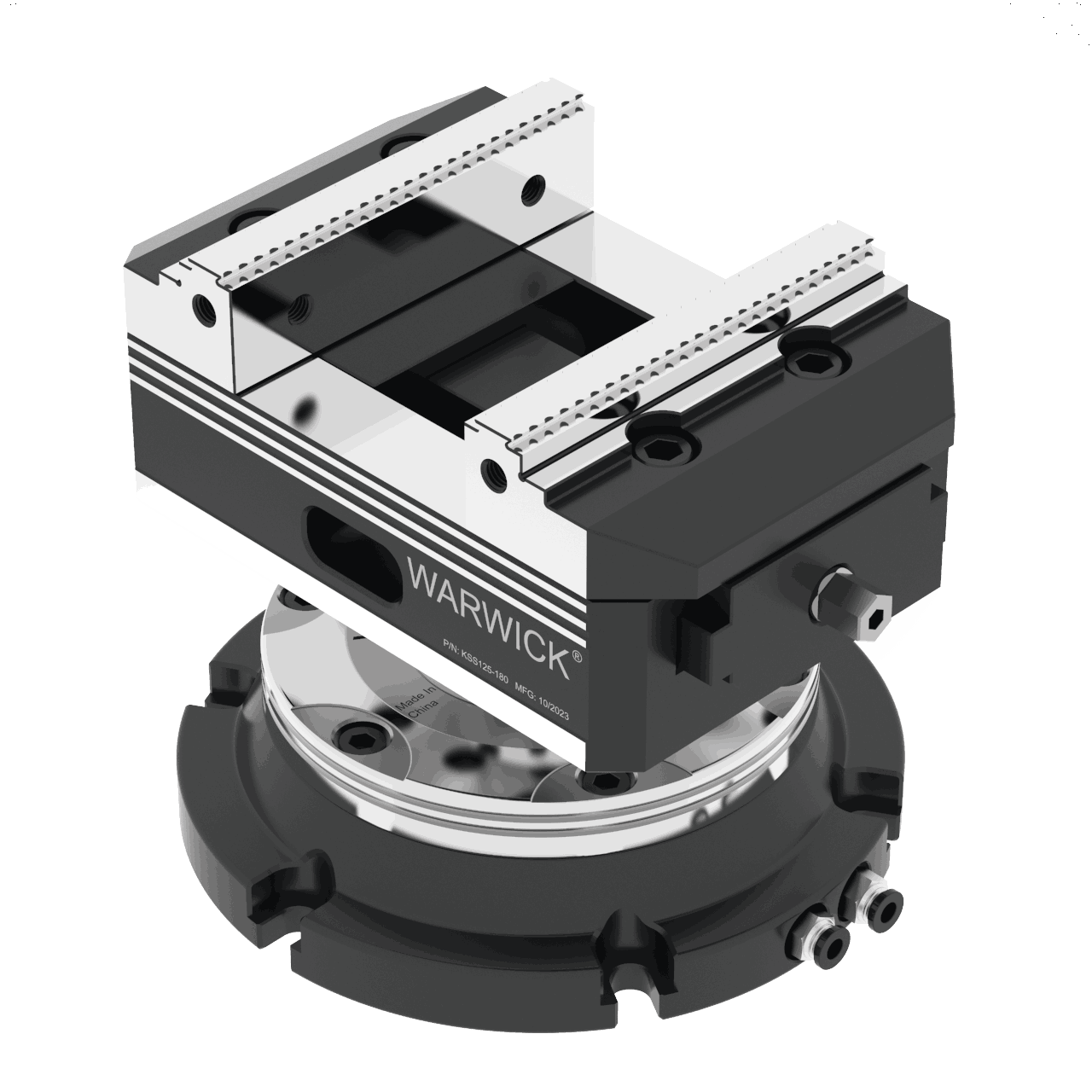

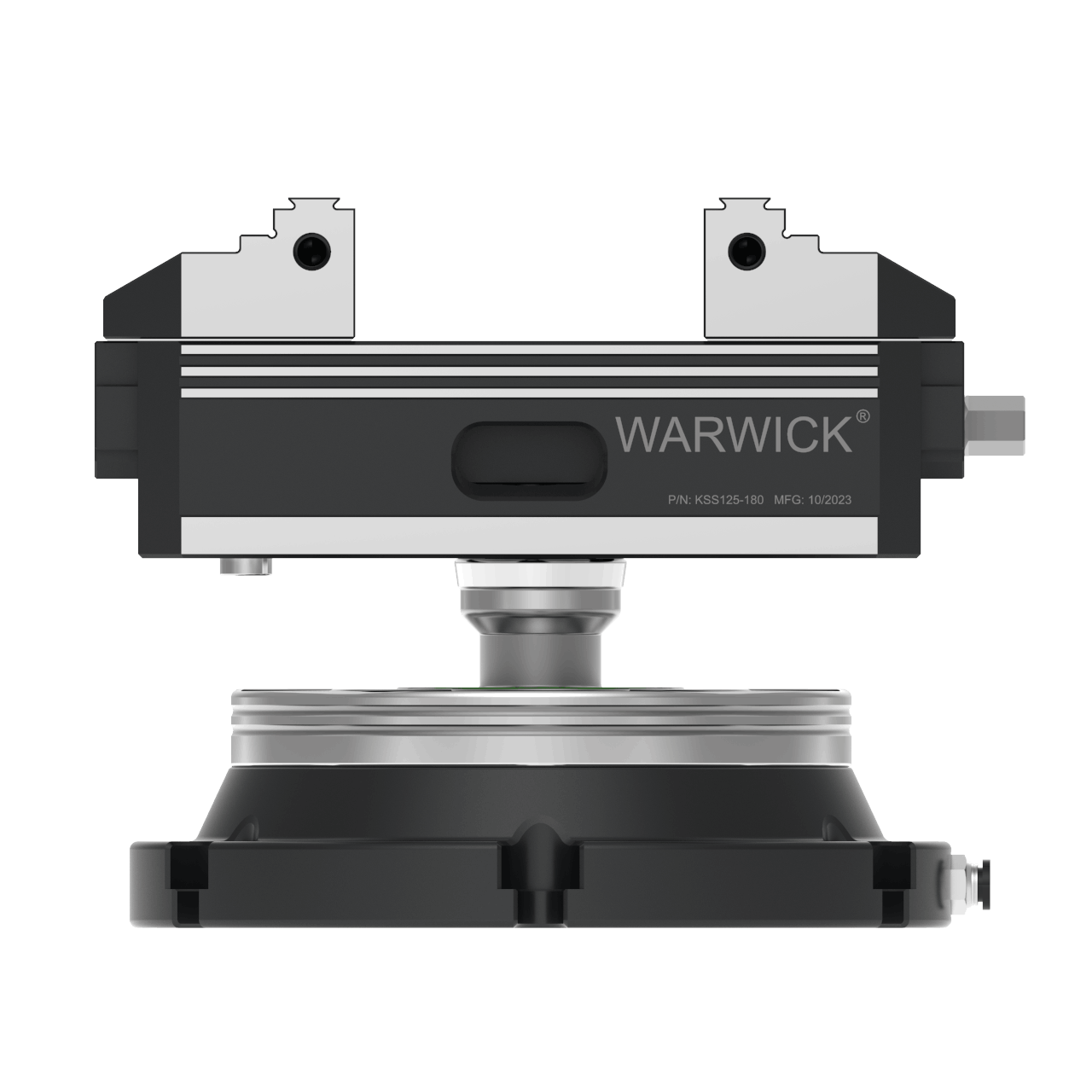

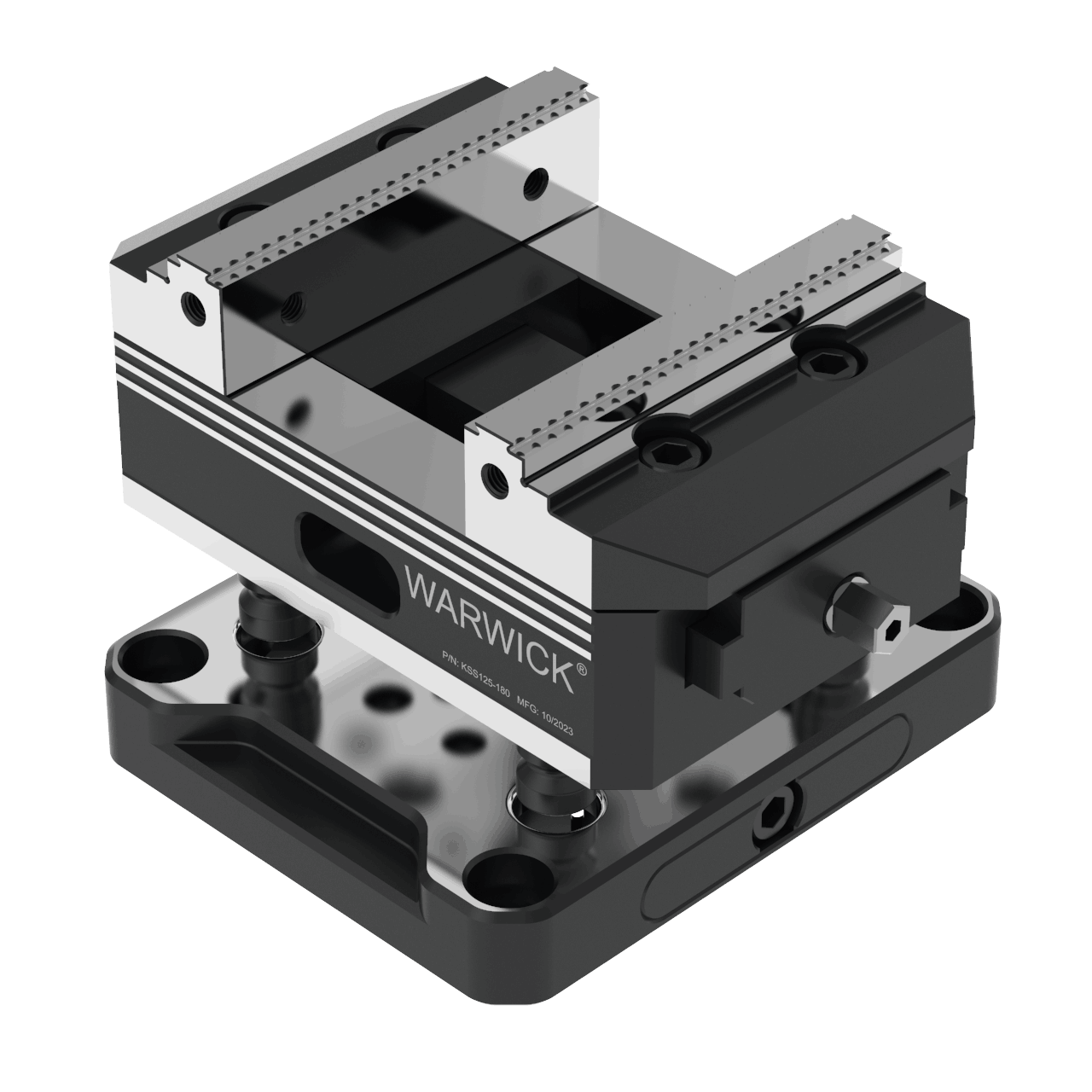

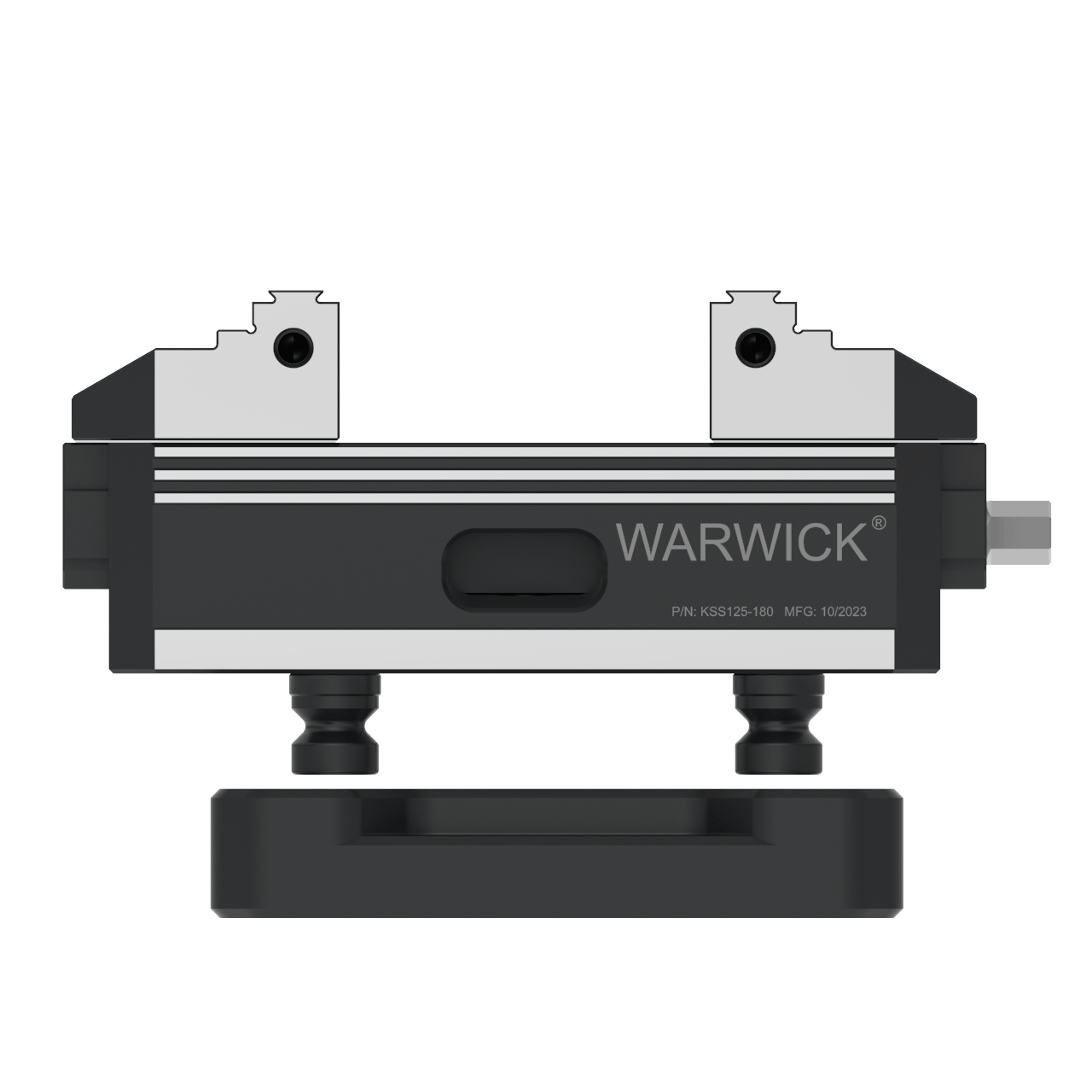

6. Compatibilité avec les systèmes de positionnement point zéro

Interface prévue pour une intégration directe sur des systèmes de positionnement point zéro, facilitant les changements rapides et l’automatisation.

7. Broche protégée par double étanchéité

Protection renforcée contre les copeaux et le liquide de coupe, garantissant fiabilité, longévité et stabilité des performances dans le temps.
