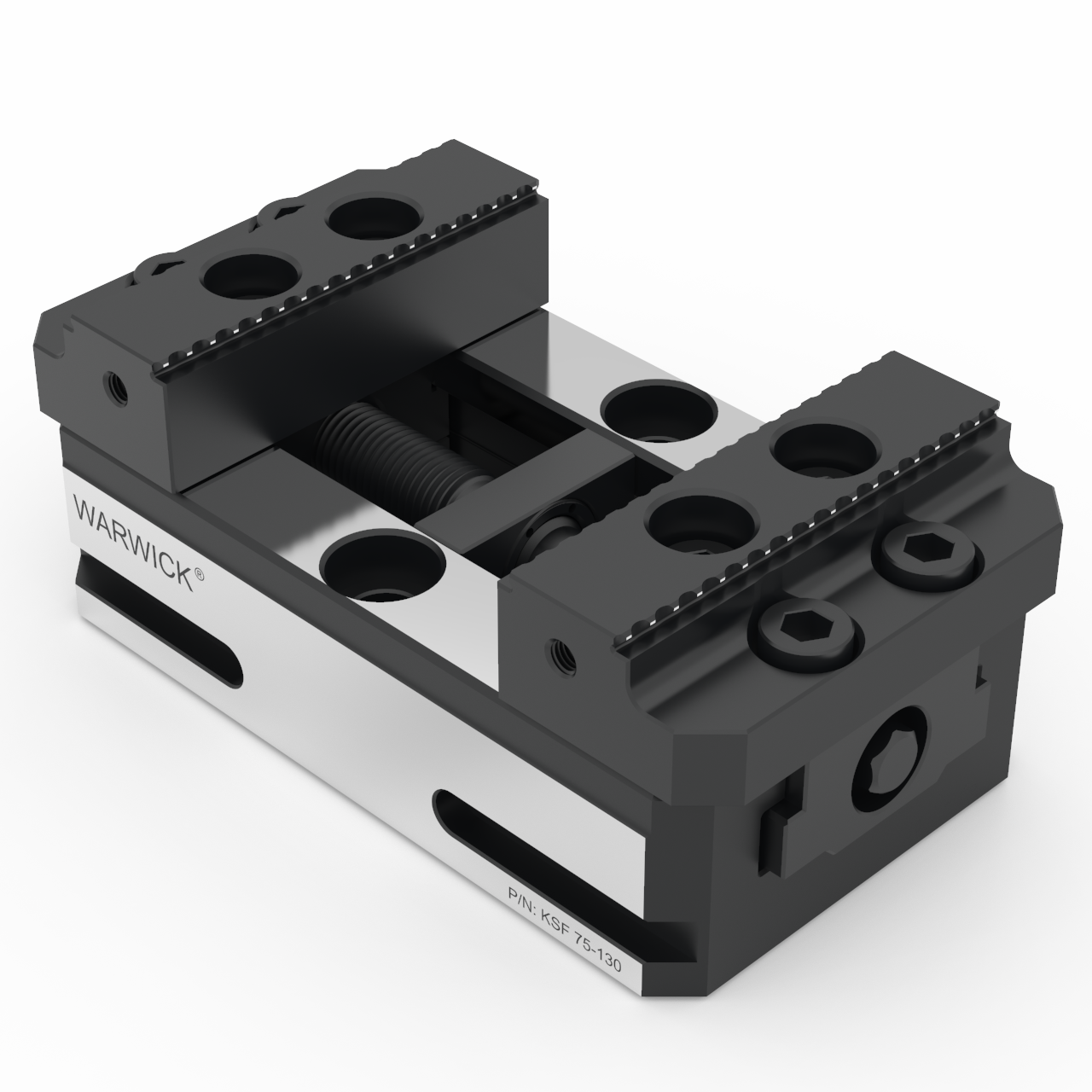

Etau KSF75 ouverture 130 mm - 15 kN

Étau auto-centrant compact KSF75/130 - 15 kN

Compact. Précis. Prêt à produire.

L’étau auto-centrant KSF75-130 + YZF-75 est conçu pour répondre aux exigences des centres d’usinage CNC nécessitant précision, rigidité et simplicité de mise en œuvre.

Grâce à son système de centrage automatique, il permet un positionnement précis des pièces sans retouche, idéal pour les pièces de précision et les opérations répétitives.

Son format compact optimise l’accessibilité outil tout en garantissant une excellente stabilité en usinage.

Pourquoi l’adopter ?

✔ Étau auto-centrant compact, idéal pour centres d’usinage CNC

✔ Précision de répétabilité élevée pour pièces de précision

✔ Serrage puissant sans glissement, même en opérations lourdes

✔ Kit complet inclus, prêt à l’emploi dès l’installation

✔ Compatible avec les systèmes de serrage au point zéro KSZ88 et KSG52

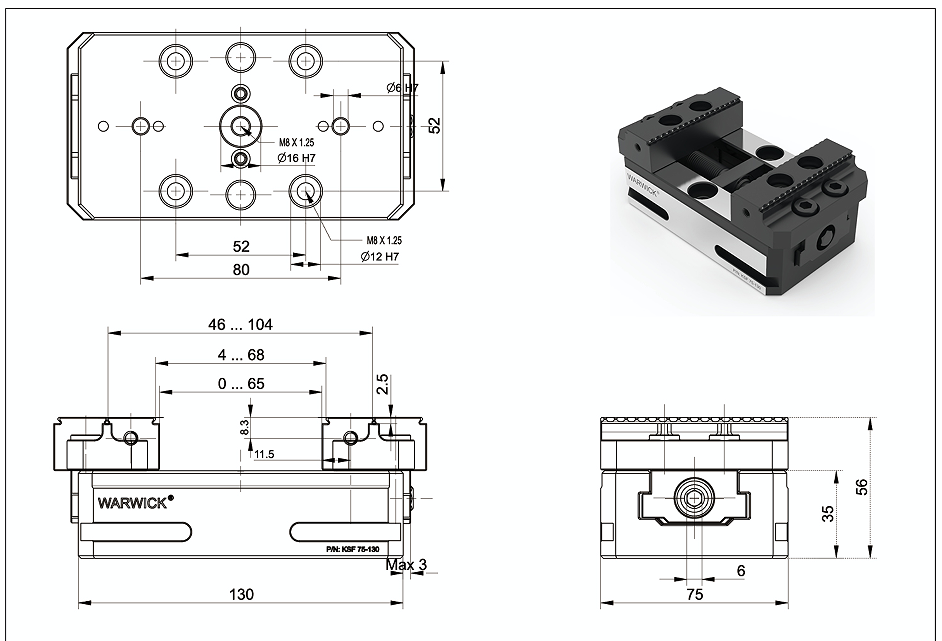

Caractéristiques techniques

Précision de répétabilité : 0,02 mm

Force de serrage : 15 kN

Couple maximal : 70 N·m

Plage de serrage : jusqu’à 130 mm

Poids : 4,8 kg

Conçu pour les ateliers CNC

La précision de répétabilité de 0,02 mm permet l’usinage de pièces de précision sans retouche, en garantissant une qualité constante.

La force de serrage de 15 kN, associée à un couple de 70 N·m, assure un maintien fiable des pièces, sans glissement, même lors des opérations d’usinage intensives.

Le kit complet permet une mise en production immédiate, sans accessoires supplémentaires.

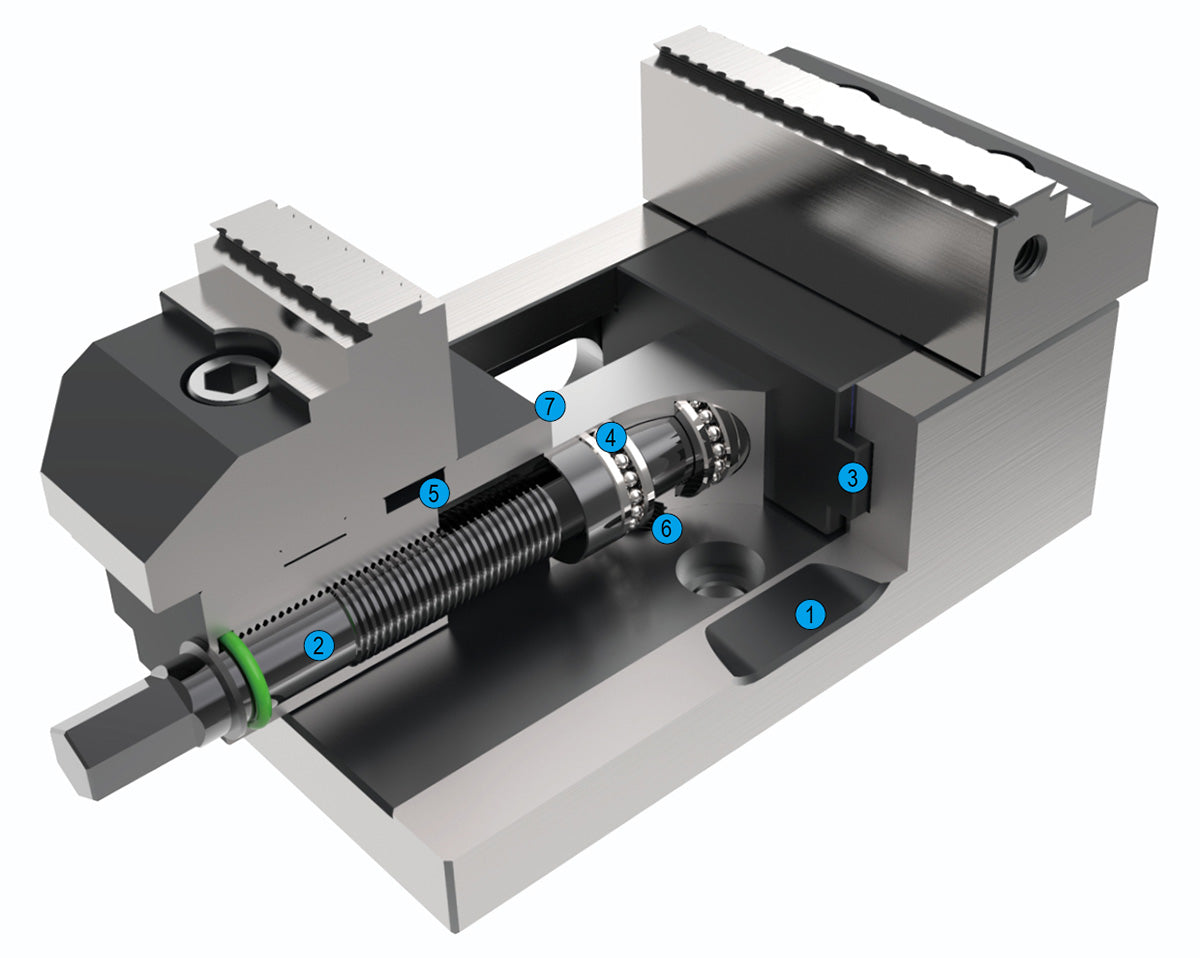

Composition technique de l’étau

1. Rainures d’évacuation

Conçues pour faciliter l’évacuation du liquide de coupe et des copeaux, garantissant un environnement de serrage propre et sécurisé.

2. Entraînement par broche

Architecture optimisée pour générer des forces de serrage élevées, avec une transmission directe, stable et maîtrisée.

3. Guidage de mors allongé

Rails de guidage étendus assurant une stabilité maximale et une précision constante, même sous fortes charges de serrage.

4. Broche montée sur roulements à billes, sans jeu

Conception sans jeu permettant une répétabilité de serrage élevée, essentielle pour l’usinage de précision et la production en série.

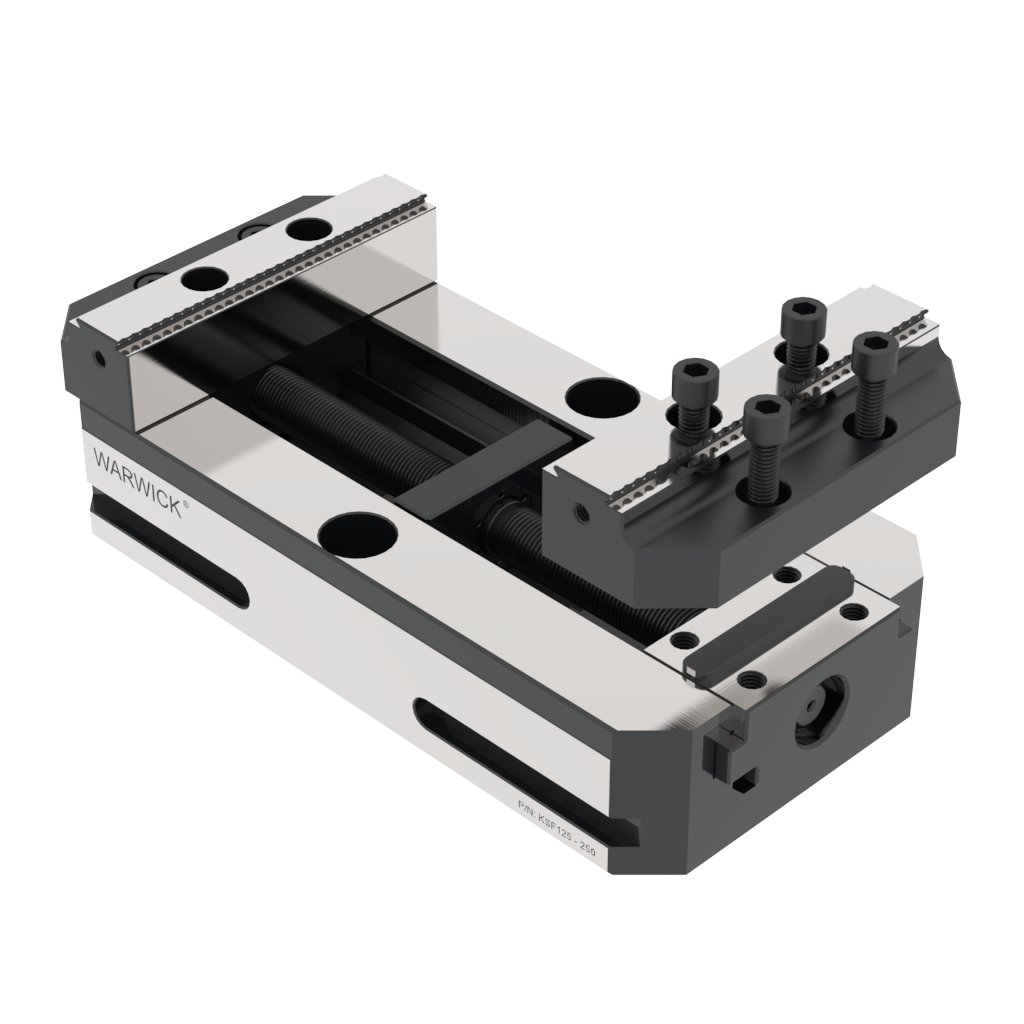

5. Interface de mors standardisée

Compatible avec des mors système et mors rapportés, offrant une grande flexibilité d’adaptation aux différentes géométries de pièces.

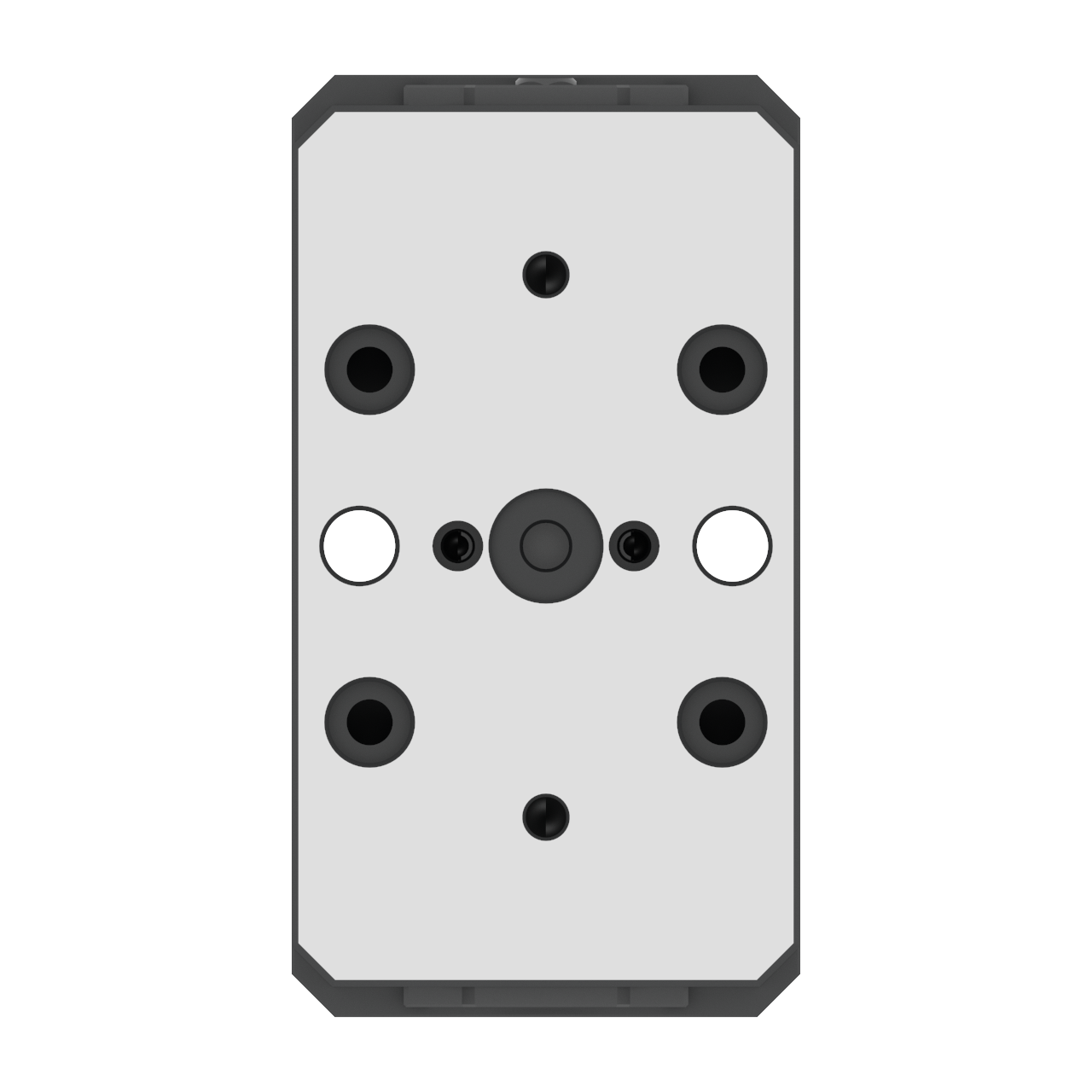

6. Compatibilité avec les systèmes de positionnement point zéro

Interface prévue pour une intégration directe sur des systèmes de positionnement point zéro, facilitant les changements rapides et l’automatisation.

7. Broche protégée par double étanchéité

Protection renforcée contre les copeaux et le liquide de coupe, garantissant fiabilité, longévité et stabilité des performances dans le temps.
