Etau KSF75 ouverture 100 mm - 15 kN

Étau à centrage automatique KSF75 ouverture 100 - 15 kN

Précision renforcée. Serrage puissant. Productivité accrue.

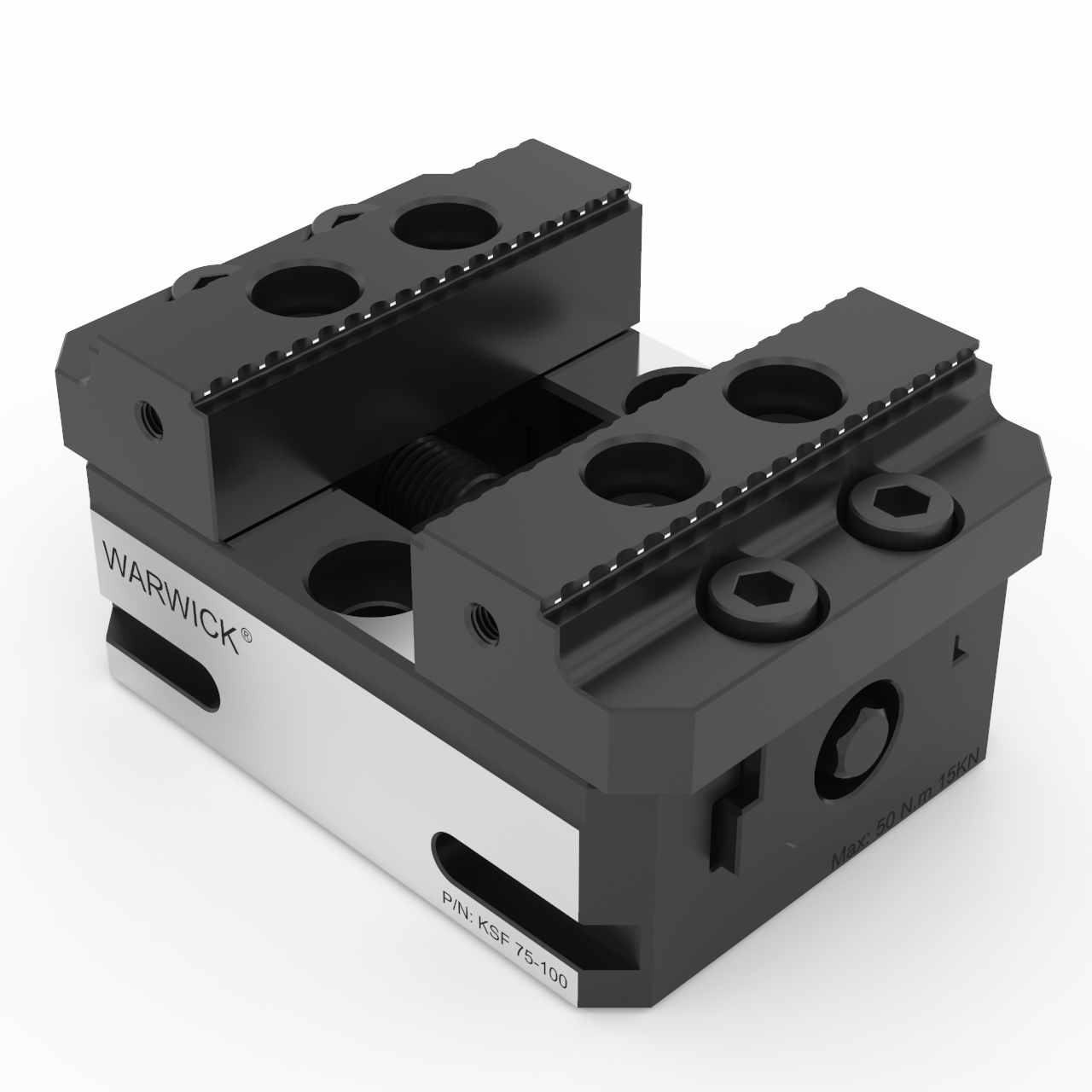

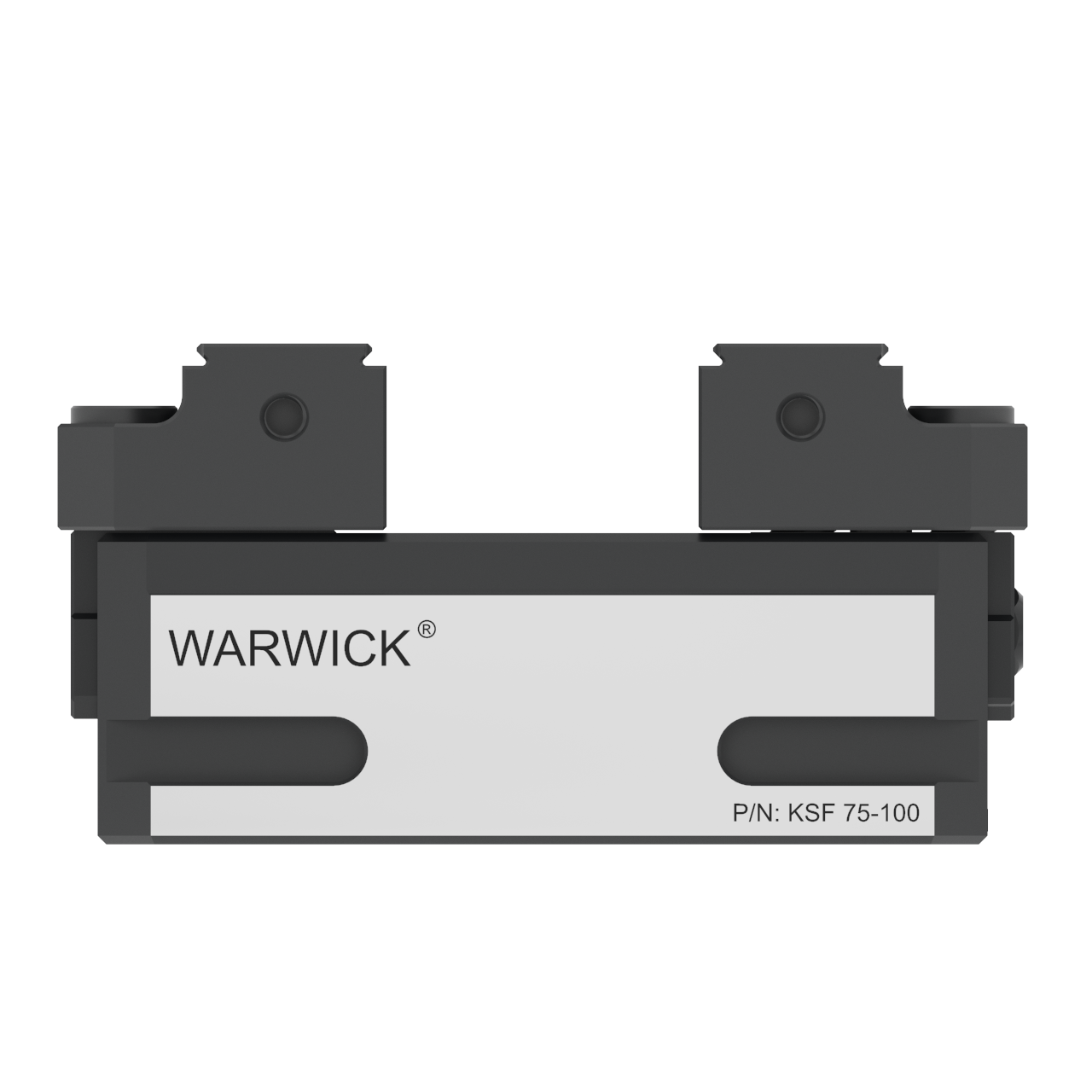

Cet étau CNC à centrage automatique est conçu pour optimiser la précision d’usinage et la productivité sur machines CNC.

Son système auto-centrant permet un ajustement précis de la position de centrage, garantissant une mise en position fiable et répétable des pièces.

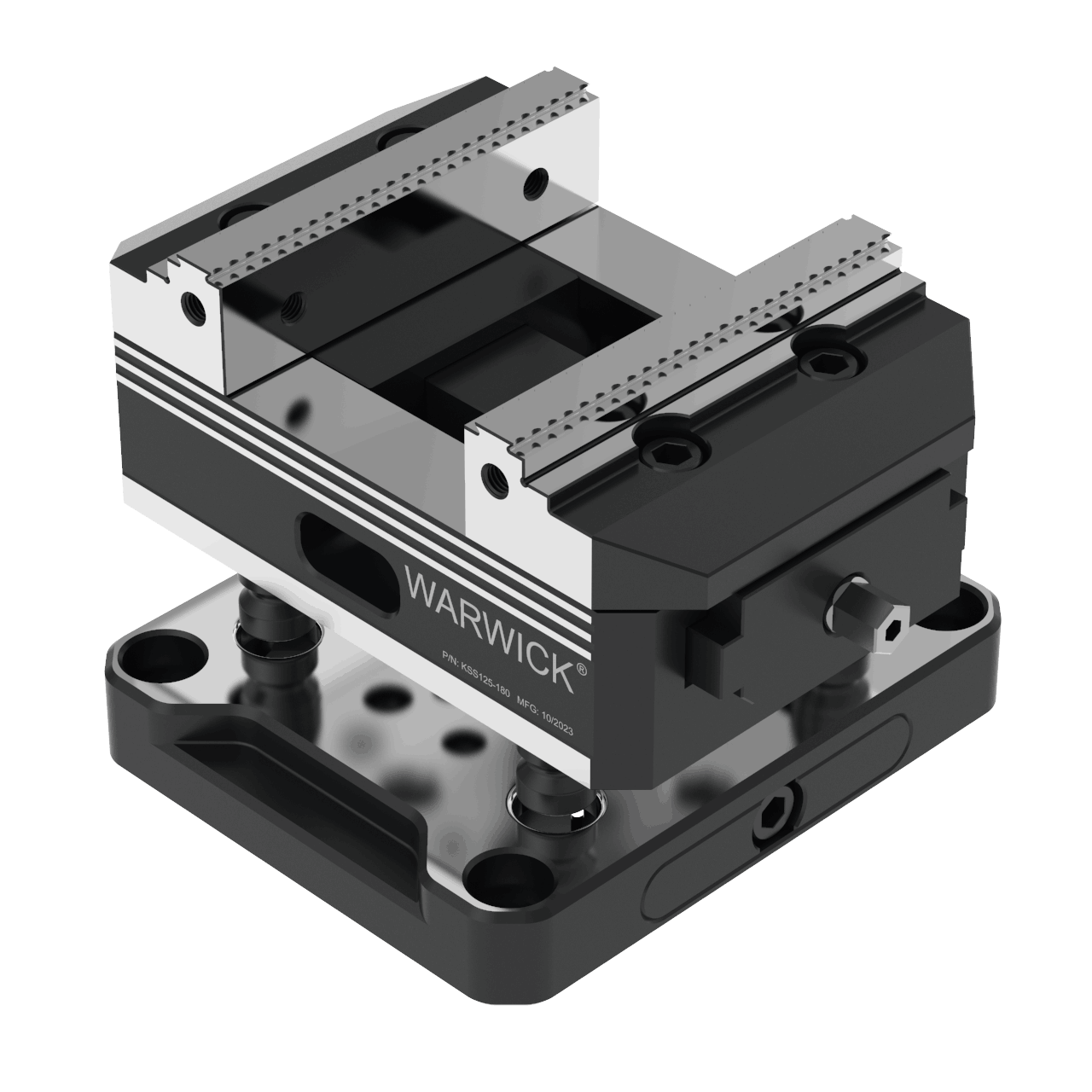

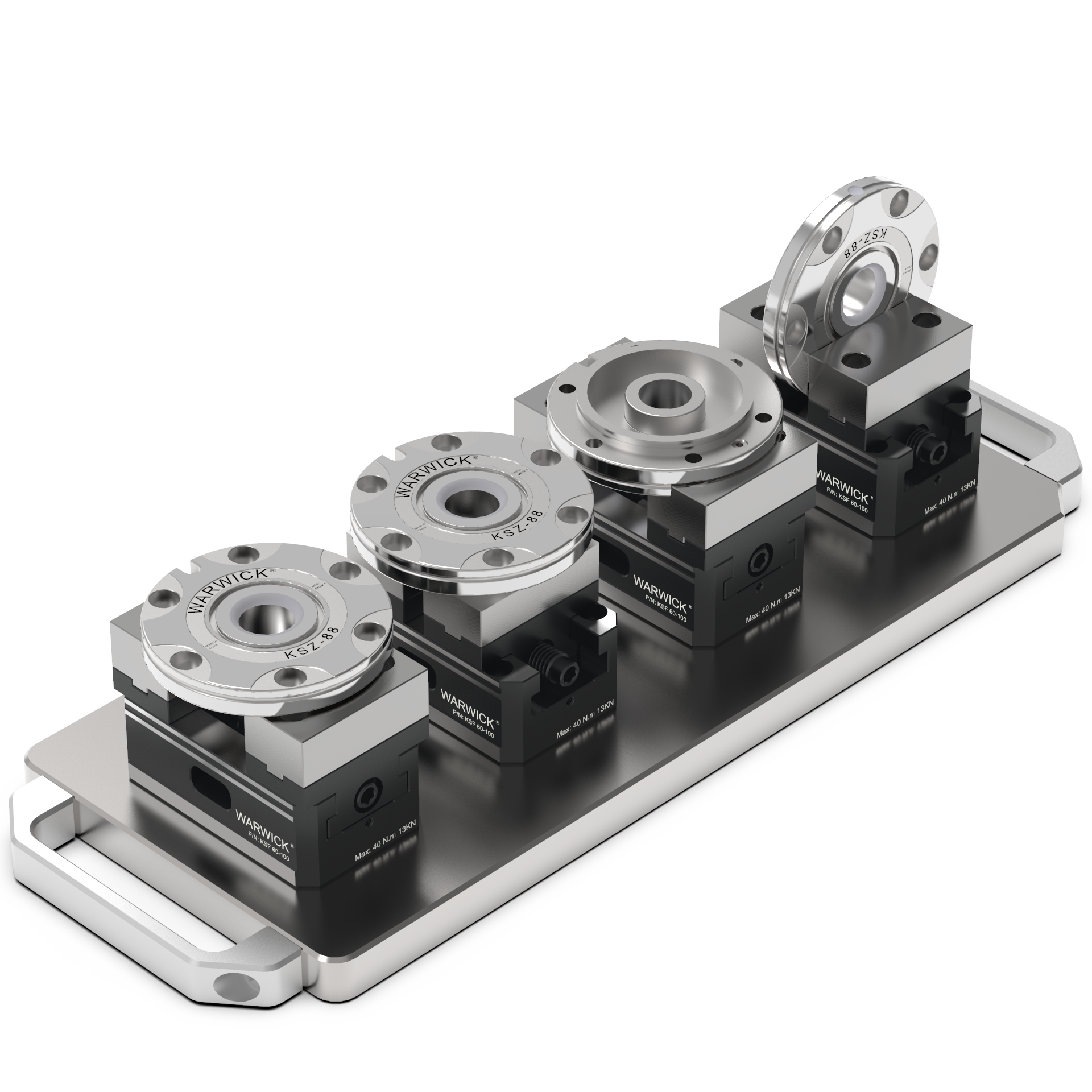

Compatible avec les interfaces de goujons point zéro KSZ et KSG, il s’intègre facilement dans des environnements de production modernes et automatisés.

Pourquoi l’adopter ?

✔ Étau CNC à centrage automatique pour un positionnement précis

✔ Ajustement fiable et rapide de la position de centrage

✔ Compatible avec les systèmes point zéro KSZ et KSG

✔ Conception compacte pour une intégration facile sur machine

✔ Construction robuste et matériaux durables pour une longue durée de vie

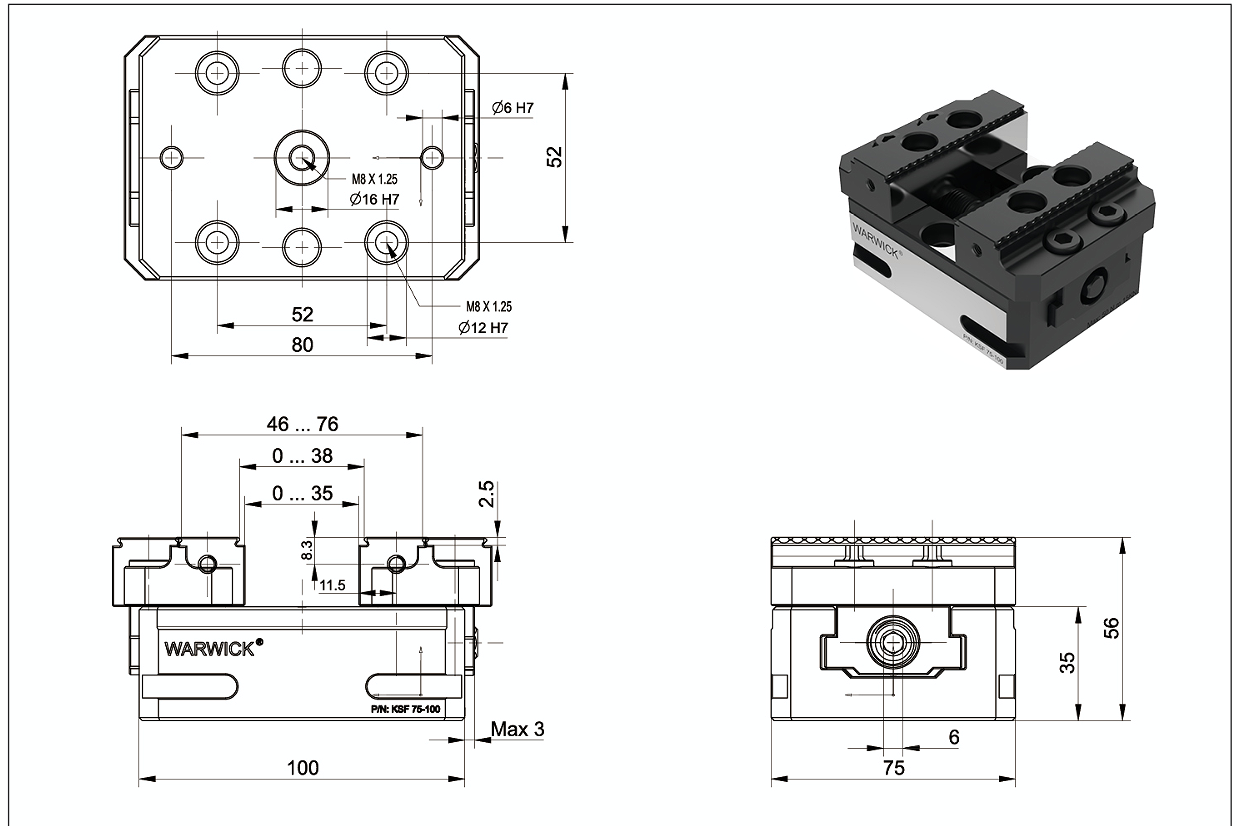

Caractéristiques techniques

Précision de répétabilité : ≤ 0,02 mm

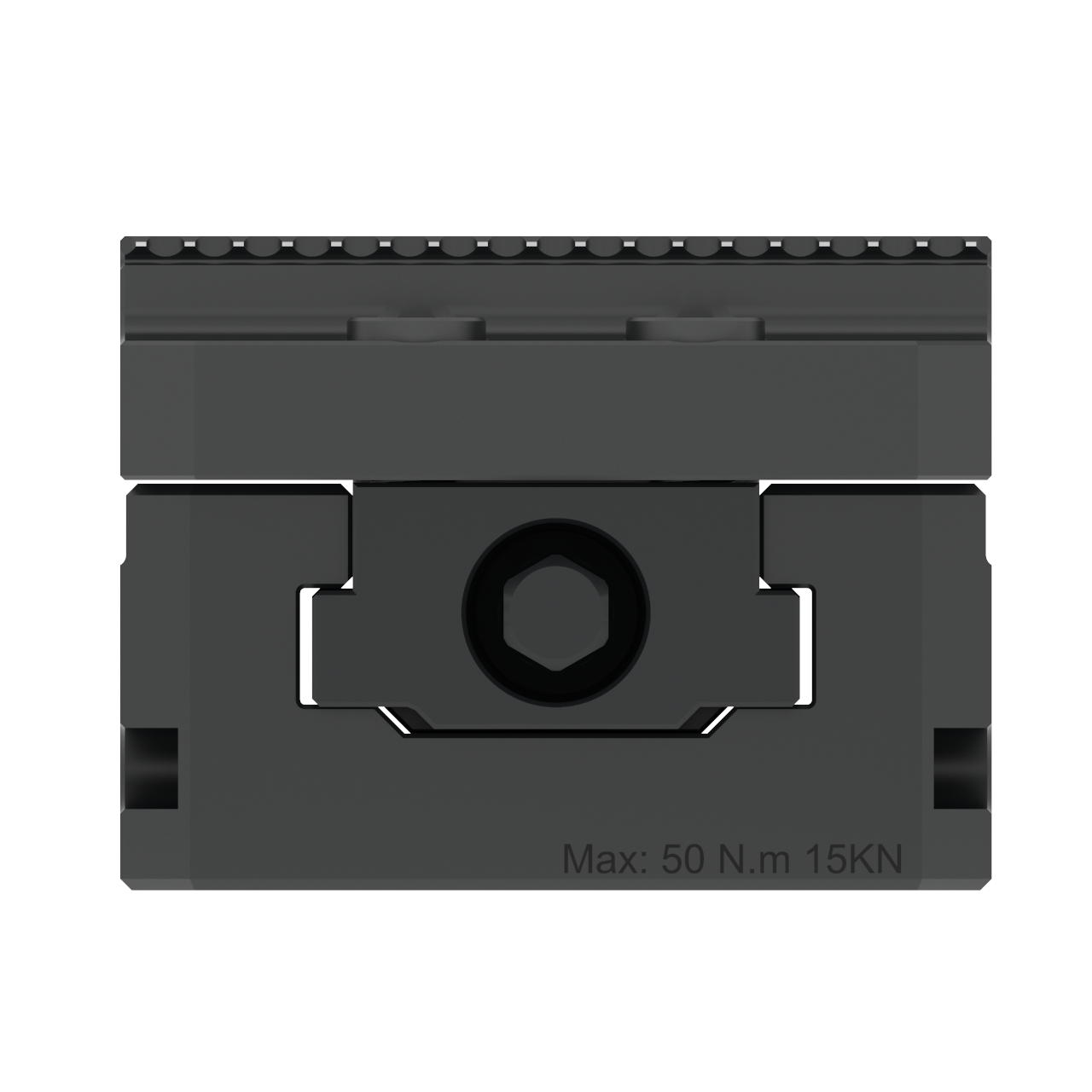

Force de serrage : 15 kN

Couple maximal : 70 N·m

Plage de serrage : 0 à 76 mm

Poids : 3,5 kg

Pensé pour les ateliers CNC

Le palier central précontraint et sans jeu garantit une excellente répétabilité, permettant de réaliser ébauche et finition en un seul serrage.

L’évacuation intégrée des copeaux et la broche protégée renforcent la sécurité d’utilisation et la stabilité de l’étau, même en conditions de production intensives.

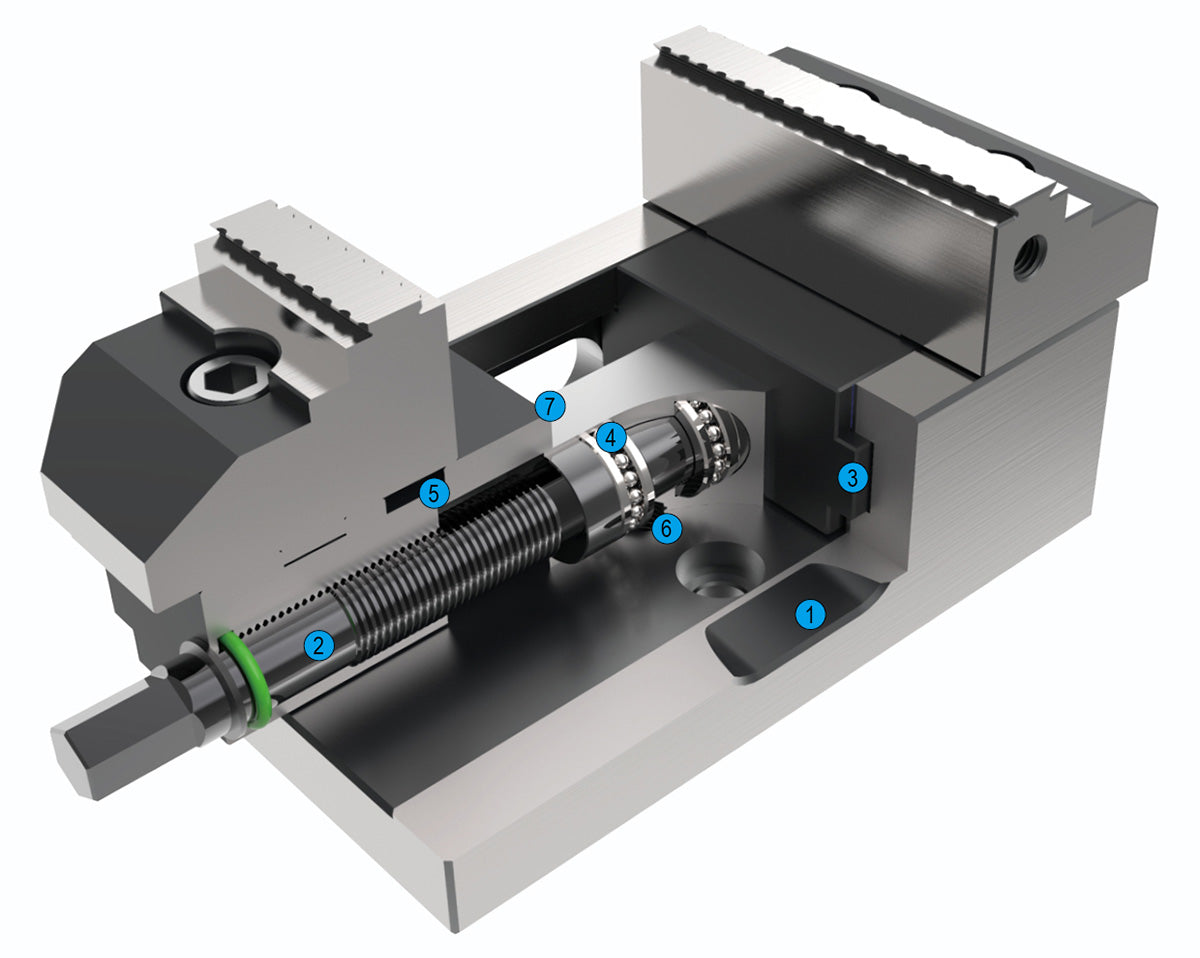

Composition technique de l’étau

1. Rainures d’évacuation

Conçues pour faciliter l’évacuation du liquide de coupe et des copeaux, garantissant un environnement de serrage propre et sécurisé.

2. Entraînement par broche

Architecture optimisée pour générer des forces de serrage élevées, avec une transmission directe, stable et maîtrisée.

3. Guidage de mors allongé

Rails de guidage étendus assurant une stabilité maximale et une précision constante, même sous fortes charges de serrage.

4. Broche montée sur roulements à billes, sans jeu

Conception sans jeu permettant une répétabilité de serrage élevée, essentielle pour l’usinage de précision et la production en série.

5. Interface de mors standardisée

Compatible avec des mors système et mors rapportés, offrant une grande flexibilité d’adaptation aux différentes géométries de pièces.

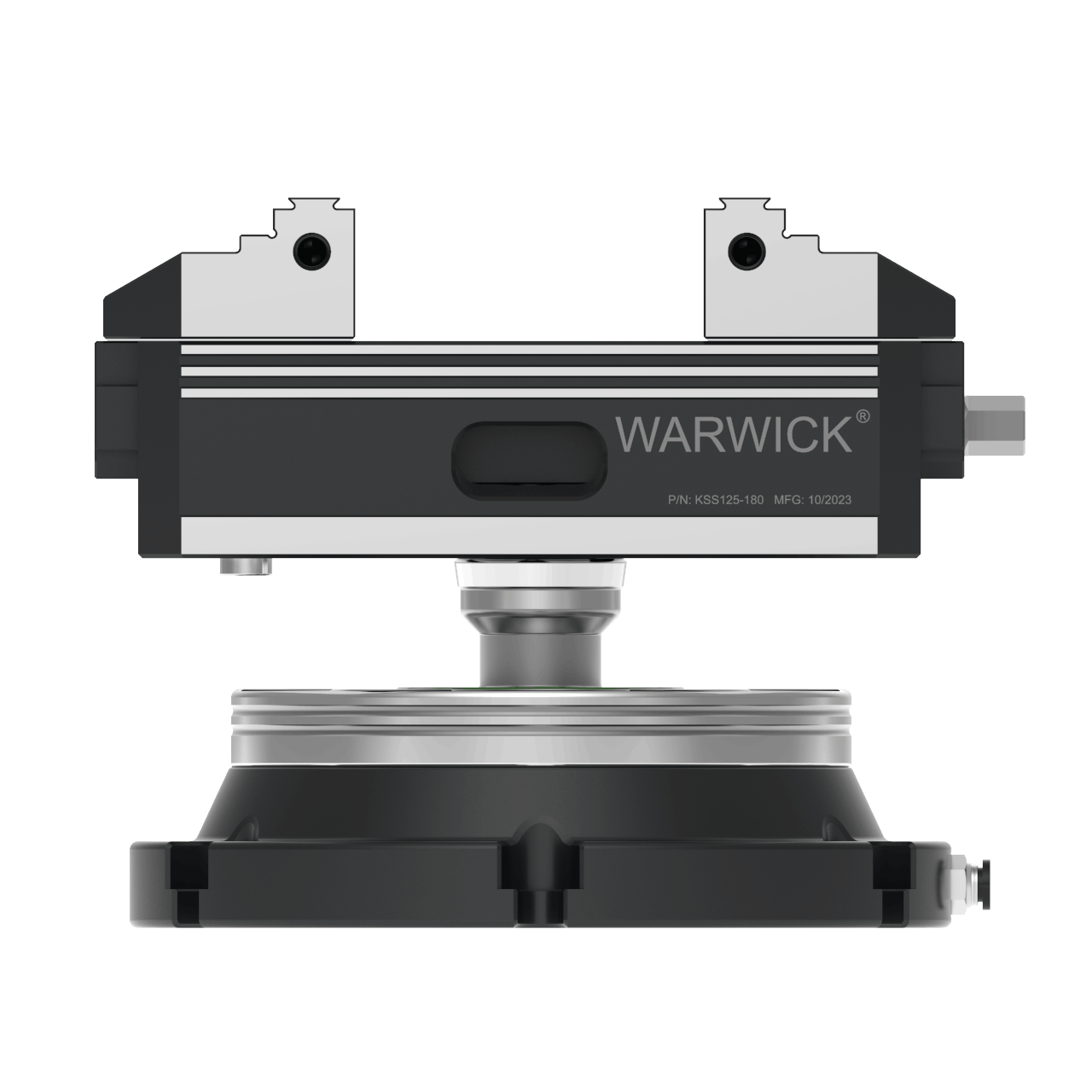

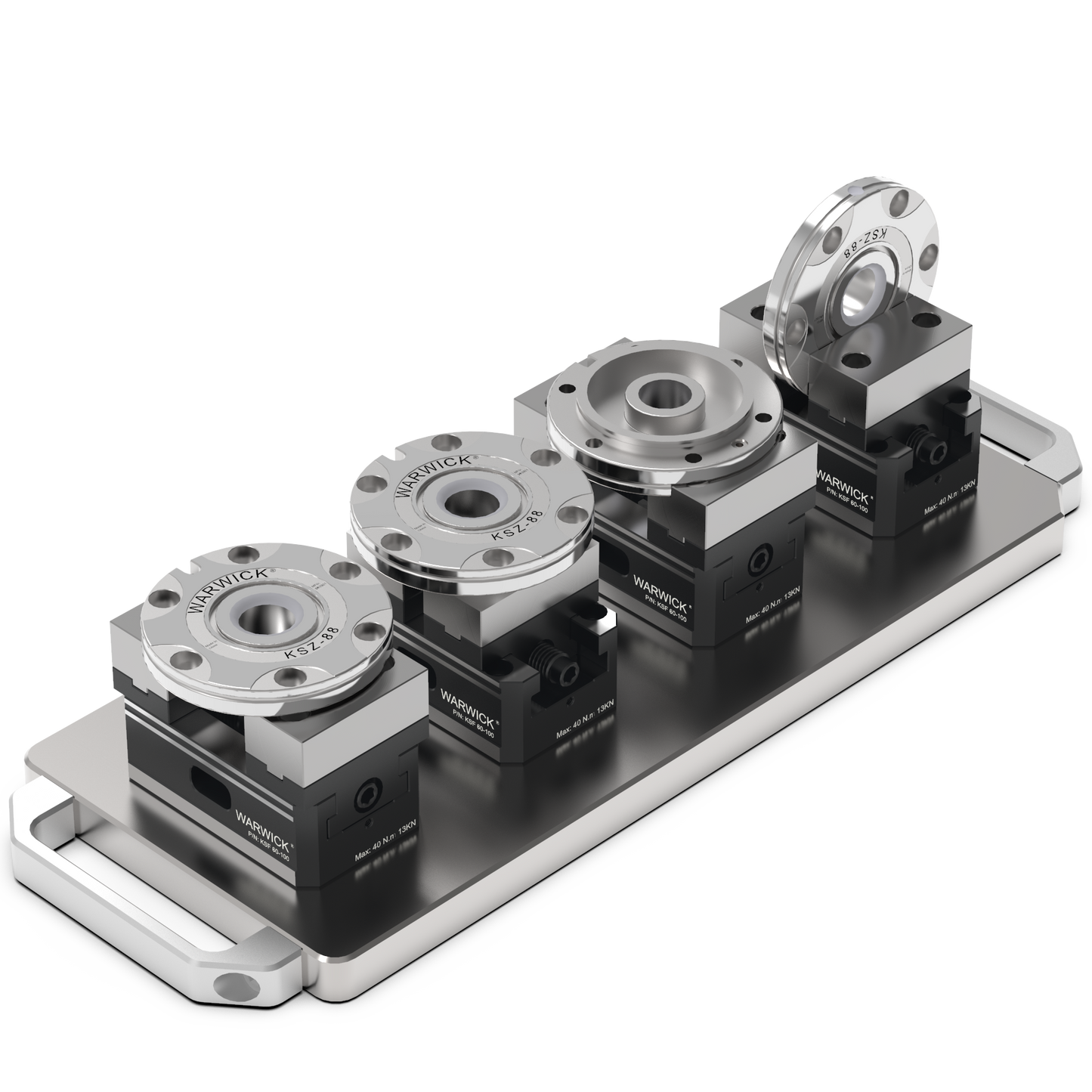

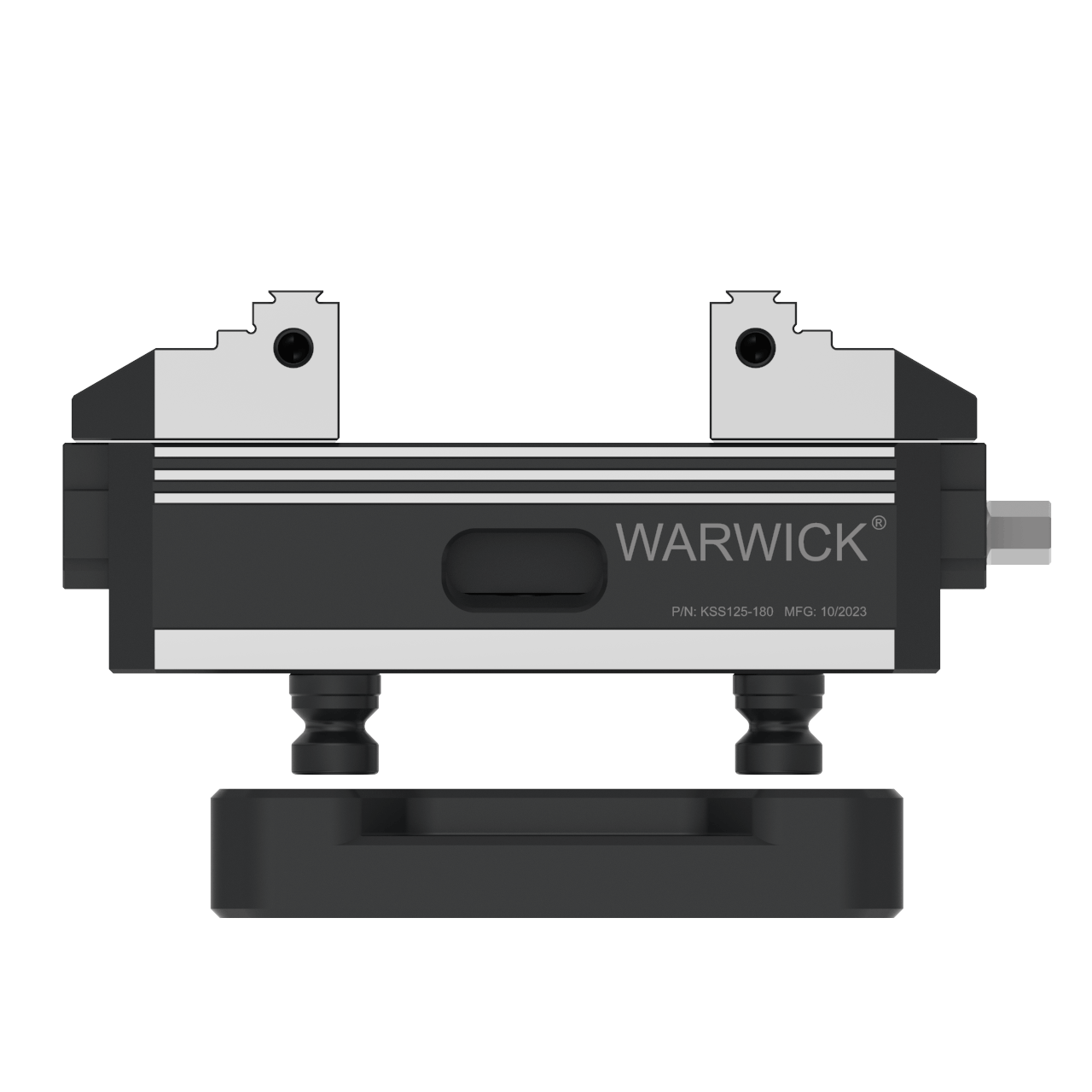

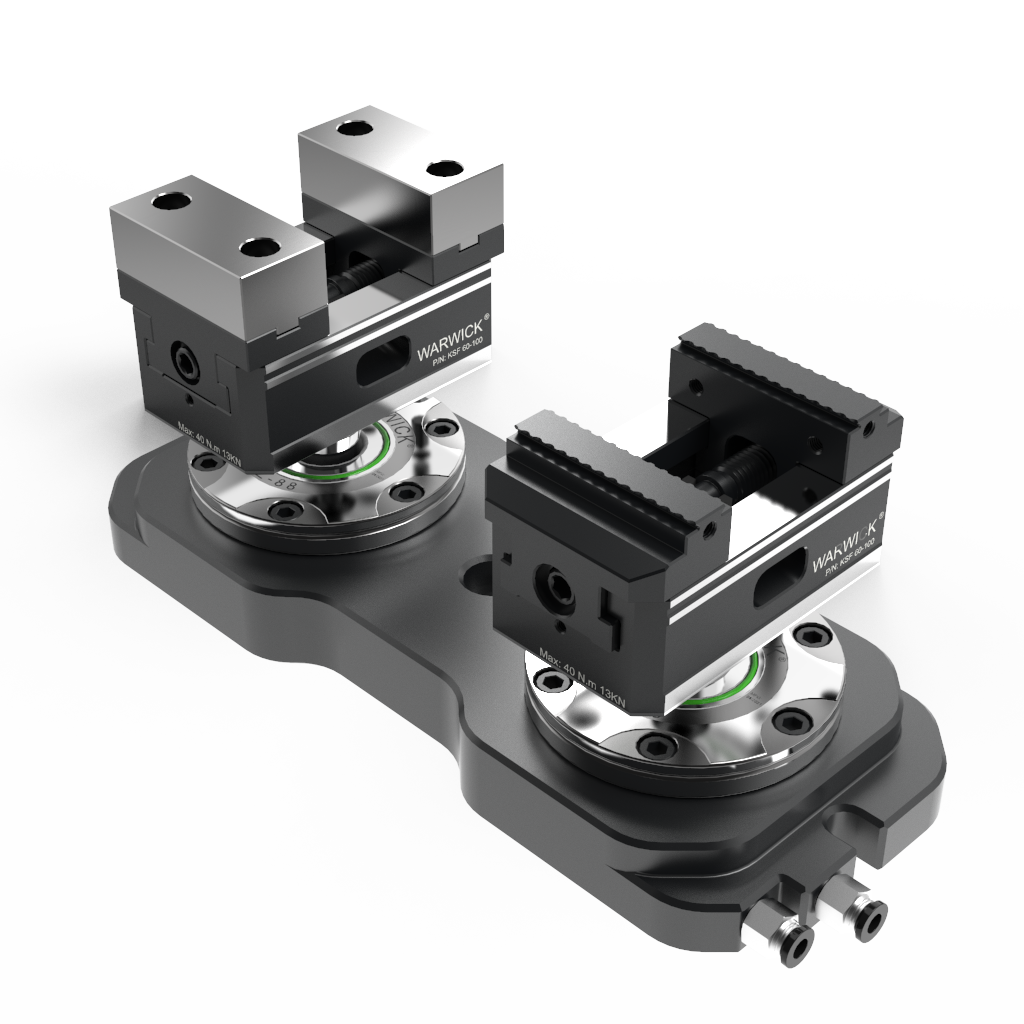

6. Compatibilité avec les systèmes de positionnement point zéro

Interface prévue pour une intégration directe sur des systèmes de positionnement point zéro, facilitant les changements rapides et l’automatisation.

7. Broche protégée par double étanchéité

Protection renforcée contre les copeaux et le liquide de coupe, garantissant fiabilité, longévité et stabilité des performances dans le temps.
